RS-232Cケーブル 25pinオス－9pinメス ストレート結線（25pin側M2.6ネジ）

クリックすると拡大画像を見ることができます。 図面（pdf）   出荷検査   RoHS適合書   図面（dwg）   寸法公差

【ご注意】
本商品は2010年6月1日受注分より、こちらの#4-40 UNCインチネジを同梱する形態に変更させていただきます。
D-sub25pinコネクタの勘合ネジを#4-40 UNCインチネジに変更する場合は、お客様にてネジを交換していただくこととなりますので、予めご了承ください。
なお、ご注文数量が50本以上となる場合は、最初からD-sub25pinコネクタの勘合ネジを#4-40 UNCインチネジにしたケーブルもご提供可能です。その場合は別途お見積りいたしますのでまとめ買い見積依頼機能でお問合せください。

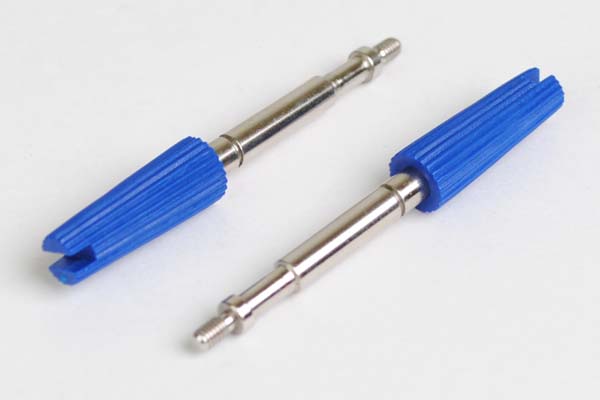

またネジサイズの識別性改善のため、M2.6ミリネジの樹脂色を青色（写真はこちら）に変更いたします（従来はベージュ色です）。2011年11月21日より順次自然切り替えとさせていただきますので予めご了承ください（なお下記のケーブルを元にした特注品も同様に仕様を変更させていただくますので予めご了承ください。

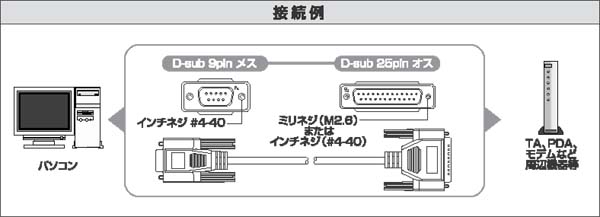

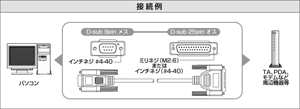

●パソコンやRS－232Cの制御計測装置（DTE装置）とモデムやTAなどのRS－232Cの周辺機器や中継機器（DCE装置）を接続するケ－ブルです。
●RS-232C通信規格の同一機能のピンどうしをストレ－ト結線したRS232Cケ－ブルです。
●コネクタボディの内部には全面シ－ルド処理を施し、かつUL規格認定のシ－ルド電線（UL2464）を使用したノイズ性能の高いケ－ブルです。　⇒ 写真参照
●D－ｓｕｂ　25ｐｉｎ側コネクタの勘合固定ネジは、ミリネジ（M2.6）になります。
●コネクタの端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●なお、当ケーブルが保証している最大通信速度は115200bps（115.2kbps）までです。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
●RS－232C機器には特殊な結線で接続する機器もあります。商品を選択する際には、必ず接続するRS－232C機器のマニュアルなどで結線をご確認ください。
●9pin側のメスをオスに変更した特注品も製作も可能です。ただし少量の場合は、変換アダプターDG-9MM-440をお使いいただくことが安価で便利です。 ⇒ 変換アダプター取付例写真

【関連商品】
下記の関連商品も合わせてご検討ください。
◆USB-RS232C変換ケーブル：RS-232C通信をUSB通信に変換します。また、USBエクステンダーやリピーターケーブルと組み合わせれば、間接的にRS-232C信号を15m以上に延長することもできます。

【ご注意】
◆RS-232C規格では、機器間の最大ケーブル長は15メートルまでとなっております。15mを超える長さのケーブルも特注製作可能ですが、動作保証の対象外とさせていただきます。
