RS-232Cクロスケーブル 9pinメス－9pinメス クロス結線

クリックすると拡大画像を見ることができます。 図面（pdf）   出荷検査   RoHS適合書   図面（dwg）   寸法公差

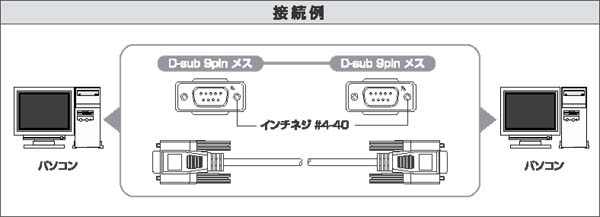

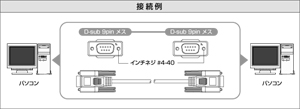

●パソコンなどのRS－232Cの制御計測装置（DTE装置）どうしを接続して、デ－タ転送などを行なうケ－ブルです。
●コネクタボディの内部には全面シ－ルド処理を施し、かつUL規格認定のシ－ルド電線（UL2464）を使用したノイズ性能の高いケ－ブルです。　⇒ 写真参照
●コネクタの端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
●本商品はインタリンク結線ではありませんので、ご注意ください。
●RS－232C機器には特殊な結線で接続する機器もあります。商品を選択する際には、必ず接続するRS－232C機器のマニュアルなどで結線をご確認ください。
●なお、当ケーブルが保証している最大通信速度は115200bps（115.2kbps）までです。

【関連商品】
●オス／メスの組合せの特注製作も可能です。ただし少量の場合は、変換アダプターDG-9MM-440をお使いいただくことが安価で便利です。 ⇒ 変換アダプター取付例写真
●PLC（シーケンサ）などで多用されるミニDIN6ピン（オス）コネクタとの組み合わせやミニDIN8ピン（オス）コネクタとの組み合わせも特注で製作可能です。
●電線を横に引き出すタイプの製作も可能です。ケーブル引き出し方向にスペースが無い場合は大変便利です。なお、製作が可能な引き出し方向は５パターンありますので、見積依頼やご注文の際にご指示ください。＜コネクタ部の外形寸法図はこちら＞

【ご注意】
◆RS-232C規格では、機器間の最大ケーブル長は15メートルまでとなっております。15mを超える長さのケーブルは、長尺専用RS-232Cケーブルをご利用ください。　
◆RS-232C通信のクロス結線には当ケーブルの結線以外にも多種のクロス結線が存在します。弊社では当該ケーブルが全てのクロス結線に対して汎用的に使用できることは保証しておりません。接続される機器が要求する結線が当ケーブルのクロス結線で適合可能かどうかを事前に十分にご確認ください。
