RS-232Cケーブル 9pinメス－9pinメス ストレート結線

クリックすると拡大画像を見ることができます。 図面（pdf）   出荷検査   RoHS適合書   図面（dwg）   寸法公差

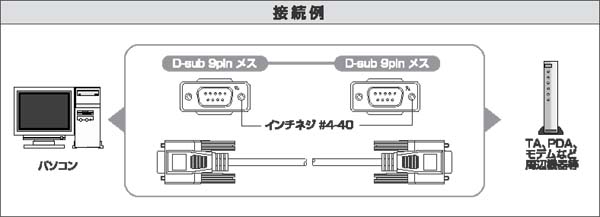

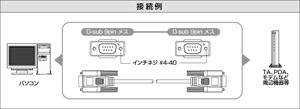

●パソコンやRS－232Cの制御計測装置（DTE装置）とモデムやTAなどのRS－232Cの周辺機器や中継機器（DCE装置）を接続するケ－ブルです。
●同一ピン番号どうしを全線ストレ－ト結線したRS232Cケ－ブルです。
●コネクタポディの内部には全面シ－ルド処理を施し、かつUL規格認定のシ－ルド電線（UL2464）を使用したノイズ性能の高いケ－ブルです。　⇒ 写真参照
●コネクタの端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
●RS－232C機器には特殊な結線で接続する機器もあります。商品を選択する際には、必ず接続するRS－232C機器のマニュアルなどで結線をご確認ください。

【関連商品】

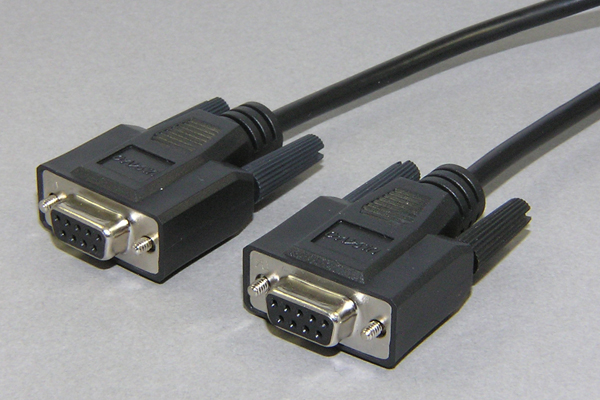

●全体を黒色で特注製作することも可能です。
●オス／メスの組合せの特注製作も可能です。ただし少量の場合は、変換アダプターDG-9MM-440をお使いいただくことが安価で便利です。 ⇒ 変換アダプター取付例写真
また下記の標準D-subケーブルのご利用もご検討ください。
Dsubケーブル 9pin 丸ケーブル（オス－メス、♯4-40ショートネジ）
●両側オスタイプのコネクタをご希望の場合は、下記の標準D-subケーブルのご利用もご検討ください。
Dsubケーブル 9pin 丸ケーブル（オス－オス、♯4-40ショートネジ）
●PLC（シーケンサ）などで多用されるミニDIN6ピン（オス）コネクタとの組み合わせやミニDIN8ピン（オス）コネクタとの組み合わせも特注で製作可能です。
●標準外の長さの特注製作も可能です。また特注製作をご検討の前に、下記の標準D-subケーブルのご利用もご検討ください。結線は同様ですのでご利用可能です。Dsubケーブル 9pin 丸ケーブル（メス－メス、♯4-40ショートネジ）
（注）ただしRS-232C規格では、機器間の最大ケーブル長は15メートルまでとなっております（15mを超える長さのケーブルも特注製作可能ですが、動作保証の対象外とさせていただきます）。
●電線を横に引き出すタイプの製作も可能です。ケーブル引き出し方向にスペースが無い場合は大変便利です。なお、製作が可能な引き出し方向は５パターンありますので、見積依頼やご注文の際にご指示ください。 ＜コネクタ部の外形寸法図はこちら＞
●USB-RS232C変換ケーブル：RS-232C通信をUSB通信に変換します。また、USBエクステンダーやリピーターケーブルと組み合わせれば、間接的にRS-232C信号を15m以上に延長することもできます。

【ご注意】
◆RS-232C規格では、機器間の最大ケーブル長は15メートルまでとなっております。15mを超える長さのケーブルは、長尺専用RS-232Cケーブルをご利用ください。
