RS-232Cクロスケーブル 9pinメス-9pinメス インタリンク用クロス結線

RS-232Cクロスケーブル 9pinメス-9pinメス インタリンク用クロス結線
  クリックすると拡大画像を見ることができます。
図面(pdf)   出荷検査   RoHS適合書
図面(dwg)   寸法公差

●インタリンク接続用のシリアルクロスケ-ブルです。

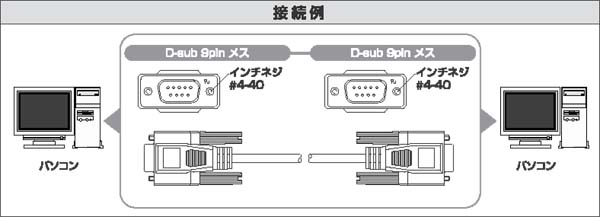

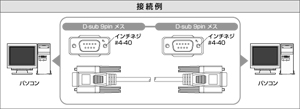

●DOS/VパソコンのD-sub9pinシリアルポ-トどうしを接続してデ-タ転送を行なうなどの用途に使用します。
●UL認定のシ-ルド電線(UL2464)を使用した耐ノイズ性能の高いケ-ブルです。 ⇒ 写真参照
●コネクタの端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●なお、当ケーブルが保証している最大通信速度は115200bps(115.2kbps)までです。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。

【関連商品】
●オス/メスの組合せの特注製作も可能です。ただし少量の場合は、変換アダプターDG-9MM-440をお使いいただくことが安価で便利です。 ⇒ 変換アダプター取付例写真
●PLC(シーケンサ)などで多用されるミニDIN6ピン(オス)コネクタとの組み合わせミニDIN8ピン(オス)コネクタとの組み合わせも特注で製作可能です。
電線を横に引き出すタイプの製作も可能です。ケーブル引き出し方向にスペースが無い場合は大変便利です。なお、製作が可能な引き出し方向は5パターンありますので、見積依頼やご注文の際にご指示ください。<コネクタ部の外形寸法図はこちら>

【ご注意】
◆RS-232C規格では、機器間の最大ケーブル長は15メートルまでとなっております(当該ケーブルの動作保証最大長さは15mまでです)。15mを超える長さのケーブルは、長尺専用RS-232Cケーブルの特注製作をご検討ください。
◆RS-232C通信のクロス結線には当ケーブルの結線以外にも多種のクロス結線が存在します。接続される機器が要求する結線が、当ケーブルのクロス結線で適合可能かどうかを事前に十分にご確認ください。
◆上市されている全てのパソコン間のインターリンク通信での動作は保証しておりません。パソコンの組み合せによっては正しく動作しない場合がありますので、予めご了承ください。

型番 タイプまたは長さ 単価 数量 カート
6232-IC-9F9F-061.8m¥ 330
(税込み ¥ 356)

まとめ買い見積依頼(50本以上)
6232-IC-9F9F-103m¥ 410
(税込み ¥ 442)

まとめ買い見積依頼(50本以上)
6232-IC-9F9F-154.5m¥ 500
(税込み ¥ 540)

まとめ買い見積依頼(50本以上)
6232-IC-9F9F-3310m¥ 970
(税込み ¥ 1,047)

まとめ買い見積依頼(50本以上)
6232-IC-9F9F-5015m¥ 1,350
(税込み ¥ 1,458)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
