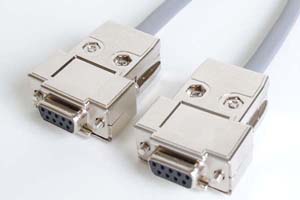

長尺RS-232Cクロスケーブル 9pinメス－9pinメス クロス結線（最長150m）　＜お取り寄せ 4～7営業日後出荷＞

図面（pdf）   出荷検査   RoHS適合書   図面（dwg）   寸法公差

●RS-232Cケーブルの規格最大長さ15mの10倍、最長150mまでのシリアル通信が可能な長尺タイプのRS-232Cクロス結線ケーブルです（ケーブル色はグレーのみです）。
●クロス結線のケーブルです（結線については上記写真右横に掲載の図面をご覧ください、本商品はインタリンク結線ではありませんのでご注意ください）。
●パソコンなどのRS-232Cの制御計測装置（DTE装置）どうしを接続して、デ－タ転送などを行なうケ－ブルRS-232Cクロスケ－ブルです。
●使用電線は、UL規格認定の2重シ－ルド電線（UL2448）を使用したいケ－ブルです(アルミマイラ＋編組の2重シールド構造です)。
●静電容量は 22pF/ft、導体抵抗は 0.03Ω/ft、信号遅延は 1.55ns/ftの性能を有する電線となっております。電線の詳細仕様については、こちらをご参照ください。
●さらに、コネクタポディの内部には全面シ－ルド処理を施して、耐ノイズ性能の高めています。
●また、コネクタの端子には接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
●RS－232C機器には特殊な結線で接続する機器もあります。商品を選択する際には、必ず接続するRS－232C機器のマニュアルなどで結線をご確認ください。

【関連商品】
●標準外の長さの特注製作も可能です（ただし150m以上の長さは製作することができません）。
●オス／メスの組合せの特注製作も可能です。ただし少量の場合は、変換アダプターDG-9MM-440をお使いいただくことが安価で便利です。 ⇒ 変換アダプター取付例写真

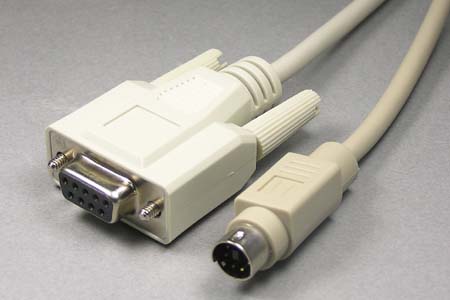

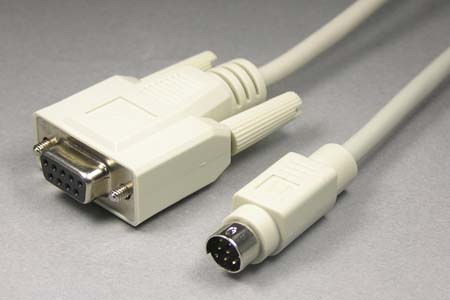

●PLC（シーケンサ）などで多用されるミニDIN6ピン（オス）コネクタとの組み合わせやミニDIN8ピン（オス）コネクタとの組み合わせも特注で製作可能です。
●電線を横に引き出すタイプの製作も可能です。ケーブル引き出し方向にスペースが無い場合は大変便利です。なお、製作が可能な引き出し方向は５パターンありますので、見積依頼やご注文の際にご指示ください。＜コネクタ部の外形寸法図はこちら＞
●色違いのケーブルは製作できませんので、ご了承ください。
