RS-232Cクロスケーブル 25pinオス-9pinメス クロス結線(25pin側M2.6ネジ)

RS-232Cクロスケーブル 25pinオス-9pinメス クロス結線(25pin側M2.6ネジ)
図面(pdf)   寸法公差
出荷検査   RoHS適合書

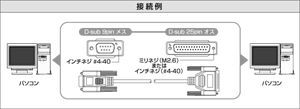

●パソコンやRS-232Cの制御計測装置(DTE装置)どうしを接続して、デ-タ転送などを行なうケ-ブルです。
●コネクタボディの内部には全面シ-ルド処理を施し、かつUL規格認定のシ-ルド電線(UL2464)を使用したノイズ性能の高いケ-ブルです。 ⇒ 写真参照
●D-sub 25pin側コネクタの勘合固定ネジは、ミリネジ(M2.6)になります。
●コネクタの端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●当ケーブルが保証している最大通信速度は115200bps(115.2kbps)までです。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。
●本商品はインタリンク結線ではありませんので、ご注意ください。
●RS-232C機器には特殊な結線で接続する機器もあります。商品を選択する際には、必ず接続するRS-232C機器のマニュアルなどで結線をご確認ください。
●9pin側のメスをオスに変更した特注品も製作も可能です。ただし少量の場合は、変換アダプターDG-9MM-440をお使いいただくことが安価で便利です。 ⇒ 変換アダプター取付例写真

【関連商品】
●コネクタのオスをメスに、またはメスをオスに変更する特注製作も可能です。
ただし少量の場合は、9pinコネクタの場合は変換アダプターDG-9MM-440をお使いいただくことが安価で便利です。 ⇒ 変換アダプター取付例写真
勘合ネジM2.6ミリネジの25pinコネクタの場合は変換アダプターDG-25FF-M26を、勘合ネジ#4-40インチネジの25pinコネクタの場合は変換アダプターDG-25FF-440をお使いいただくことが安価で便利です。


【ご注意】
◆RS-232C規格では、機器間の最大ケーブル長は15メートルまでとなっております。15mを超える長さのケーブルも特注製作可能ですが、動作保証の対象外とさせていただきます。
◆RS-232C通信のクロス結線には当ケーブルの結線以外にも多種のクロス結線が存在します。接続される機器が要求する結線が、当ケーブルのクロス結線で適合可能かどうかを事前に十分にご確認ください。
◆本商品は2010年6月1日受注分より、こちらの#4-40 UNCインチネジを同梱する形態に変更させていただきます。
D-sub25pinコネクタの勘合ネジを#4-40 UNCインチネジに変更する場合は、お客様にてネジを交換していただくこととなりますので、予めご了承ください。

【ネジの交換方法と交換作業の注意事項】
既に取り付けてあるネジは、プライヤーなどの工具でネジのつまみ部分をはさんで電線側へコネクタ本体から引き抜けば取り外すことができます。また交換するネジは、上記とは逆にネジをコネクタ本体に挿入して押し込めば取り付けることができます。
なお、引き抜きおよび挿入のどちらも、大きな力が必要となりますので、ご注意ください。
引き抜きはプライヤーなどの工具を使用して行い、また交換ネジを押し込む際にも布などでネジ頭を覆って保護しながら、手には手袋をはめて作業するようにお願いします。交換作業における事故については弊社では一切の責任を負うことはできませんので、お客様の責任において作業を実施してください。交換作業においてはケガなどが無いように細心の準備と注意を行って作業するようにしてください。

◆なお、ご注文数量が50本以上となる場合は、最初からD-sub25pinコネクタの勘合ネジを#4-40 UNCインチネジにしたケーブルもご提供可能です。その場合は別途お見積りいたしますのでまとめ買い見積依頼機能でお問合せください。
◆またネジサイズの識別性改善のため、M2.6ミリネジの樹脂色を青色(写真はこちら)に変更いたします(従来はベージュ色です)。2011年11月21日より順次自然切り替えとさせていただきますので予めご了承ください(なお下記のケーブルを元にした特注品も同様に仕様を変更させていただくますので予めご了承ください。

型番 タイプまたは長さ 単価 数量 カート
9232-25M09F-030.9m¥ 300
(税込み ¥ 324)

まとめ買い見積依頼(50本以上)
9232-25M09F-061.8m¥ 370
(税込み ¥ 399)

まとめ買い見積依頼(50本以上)
9232-25M09F-103m¥ 460
(税込み ¥ 496)

まとめ買い見積依頼(50本以上)
9232-25M09F-154.5m¥ 560
(税込み ¥ 604)

まとめ買い見積依頼(50本以上)
9232-25M09F-3310m¥ 1,020
(税込み ¥ 1,101)

まとめ買い見積依頼(50本以上)
9232-25M09F-5015m¥ 1,420
(税込み ¥ 1,533)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
