オーディオ信号（アナログ音声）　エクステンダー 最大600m延長（音声信号延長器：UTPケーブル（LANケーブル）延長型）

クリックすると拡大画像を見ることができます。 日本語マニュアル   外形寸法図     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】

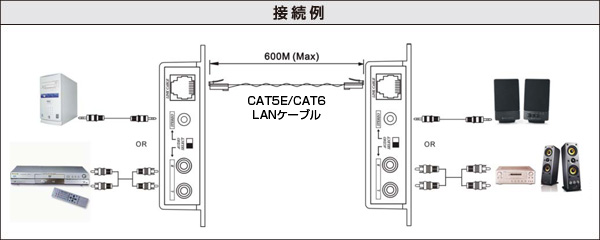

アナログオーディオ信号エクステンダー AE02は、安価なCAT5以上のUTP LANケーブルを使用して、RCAまたは3.5mmステレオミニのアナログオーディオ信号（L/Rステレオ音声）を、600mまで伝送可能なエクステンダーです。
UTPケーブル1本でアナログオーディオ信号を長距離伝送できるため、高価な長尺オーディオケーブル等を用意する必要がありません。
調整室、マルチメディアルーム、通信センター、会議室、教室、構内放送などでの遠隔伝送に大変便利にご利用いただけます。

【特長】
●2チャンネル・20Hz～20KHzのアナログオーディオ信号（L/Rステレオ音声）をCAT 5 UTPケーブルで伝送。
●最大600mまで、アナログ音声信号を伝送可能（ただし、ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。
●RCA⇔ステレオミニのコネクタ形状変換機能がありますので、アンプ等からRCAで入力、アクティブスピーカーへ3.5mmステレオミニジャックで出力するなど、プラグ・コネクタ形状が変わっても変換アダプタ等が必要がありません。
●特別なソフトウェアや電源は不要で、接続後直ちにお使いいただけます。
●外形寸法 ： W 108mm×D 64mm×H 27mm
●商品は数量1のご注文で、送信側・受信側2台セットのお届けとなります。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。
本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
オーディオケーブル　［RCAオス×2－RCAオス×2］
オーディオケーブル　［ステレオミニプラグ（L型）－RCAオス×2］
オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニプラグ
75オーム同軸ケーブル　［BNCオス－BNCオス （RG-59、一般タイプ）］
75オーム同軸ケーブル　［BNCオス－BNCオス （超柔軟タイプ）］
※本機のRCA端子に変換アダプタ　BNC(メス)⇔RCA(オス)を取り付け、BNC端子に変換してご利用いただけます。
長尺用 カテゴリ ６ LANケーブル UTP ストレート結線（単線、グレー）
※15m以上の長距離の延長には単線仕様のUTPケーブルをお奨めします。
※標準外の長さのケーブルも特注で製作できます（詳しくはこちらをご覧ください）。
UTPケーブル用中継配線ボックス
※UTPケーブルの中継配線には、上記の配線ボックスが便利です。

【関連商品】
長距離のLANケーブルをスマートに配線するための各種の配線器具もご用意しております。
　スナップイン中継コネクタ
　AVコンセント（マルチメディア対応の壁面配線器具）

下記商品を組み合わせることで、分岐と延長を兼ねた用途にもご利用いただけます。
コンポジットビデオ信号＋オーディオ信号 スプリッター（映像信号分配器：1入力2分岐）

【対応機種】
■対応ソース機器　：　オーディオ信号（赤／白RCA端子または3.5mmステレオミニジャック）を持つ各種プレイヤー、オーディオ機器、パソコンなど
■対応ディスプレイ　：　オーディオ信号（赤／白RCA端子または3.5mmステレオミニジャック）を持つスピーカー、アンプ、液晶テレビ等

【ご注意】
◆コンポジット映像やコンポーネント映像等の映像信号は伝送できません（表示できません）ので、ご注意ください。
◆RCAと3.5mmステレオミニジャックの両方から同時に音声信号を入出力することは出来ません。
◆全ての音響機器への接続を保証するものではありません。機種により動作しないものもあります。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆個別の映像・音声機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆映像・音声信号の損失補償やノイズ補償の回路は内蔵しておりませんので、配線するLANケーブルの長さにより映像・音声が劣化することがあります。なお、シールドタイプのLANケーブルを使用することで、ある程度の信号劣化を防ぐことができる場合があります。
◆かならず2台1セットでご使用下さい。
◆本機を3台以上の複数台で連結して延長距離を伸ばすことはできません。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
