4極ステレオミニ（Φ3.5mm）－RCAメス×3 中継・変換用AVケーブル

図面（pdf）   寸法公差     出荷検査   RoHS適合書

●4極の3.5mmステレオミニの映像・音声端子を持つビデオレコーダーなどと、コンポジット端子（ビデオ信号：黄）と音声端子（R、L音声信号：赤白）を持つパソコンやテレビおよびその他のビデオ機器とを接続する際に使用する変換ケーブルです。
●3芯のAVケーブル（赤・白・黄端子、下記【関連商品】を参照）とともに使用して、4極の3.5mmステレオミニの端子を持つビデオレコーダーの映像および音声信号を伝送することができます。
●全長は150mmです。
●使用電線は伝送ロスの少ない高純度99.996％OFC（無酸素銅）タイプです。
●UL認定（UL2919）でインピーダンス75オームの3芯同軸ケーブルを使用しています。
●コネクタシェルと端子（コンタクト）は、接触抵抗が低く錆や経年変化の少ない24K金メッキを使用しております。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】

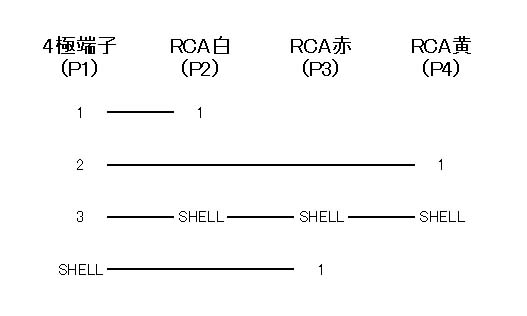

◆当該商品のご購入に際しては、商品の結線について十分ご確認ください。4極ミニ端子の端子配列とRCA端子との結線には、接続するビデオカメラなどのAV機器や装置のメーカーによって各社各様の組合せがあり（例えば一部のPanasonic社製ビデオカメラではこちらの結線となっている事例があります）、当該商品が全てのAV機器に適合する保証はありません。ご購入の前に、お客様が接続するAV機器の端子配列をご確認いただき、当該商品との適合性の確認をお願いいたします。

【関連商品】
◆AVケーブル RCAオス×3－RCAオス×3
◆AVケーブル RCAオス×3－RCAオス×3（直径7mmの3芯同軸タイプ、OFC電線）
