75オーム同軸ケーブル BNCオス×5－BNCオス×5

クリックすると拡大画像を見ることができます。 図面（pdf）   出荷検査   RoHS適合書   図面（dwg）   寸法公差

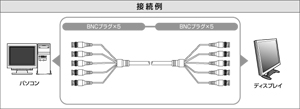

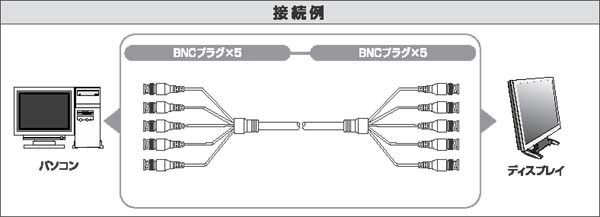

●BNC5ポート出力を持つディスプレイカードなどとBNC5ポート入力を持つディスプレイとを接続するケーブルです。
●映像信号の全てを同軸電線で接続するため、最も高品質の映像信号を伝送することができます。
●インピーダンス75オームで5本の同軸電線を内蔵したUL規格対応（UL2919）のケーブルを使用しております。
●また5本の同軸電線には全て個別にシールドが施されており、耐ノイズ性能の高い構造となっております。
●同軸コネクタの中心端子は、高い導電性能と錆などの経時変化の少ない「金メッキ」コンタクトとなっております。
●結線部分には無鉛ハンダを使用し、かつ構成部品にも規定を超える有害重金属を含んでいない環境にやさしいケーブルです。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆このケーブルは、最大30メートルまで動作を確認しております。
◆当ケーブルは主に映像信号や音声信号を伝送する用途向けの同軸ケーブルで、インピーダンスは75オームです。高周波信号の伝送やその他の計測制御用途では、インピーダンスは50オームの同軸ケーブルをご利用ください。当ケーブルは高周波信号の伝送やその他の計測制御用途向けでは動作保証しておりませんので、ご注意ください。

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
