75オーム同軸ケーブル ミニD-sub15pinオス－BNCオス×5

クリックすると拡大画像を見ることができます。 図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

●ディスプレイに必要な赤R、緑G、青Bの映像信号線と垂直および水平同期信号線の全てに同軸ケーブルを使用した高解像度表示に最適なディスプレイケーブルです。
●電線には同軸ケーブルを5本内包した複合同軸電線を使用しております。

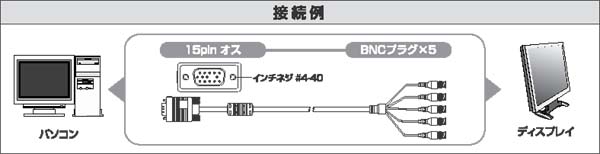

●HD15pin（ミニD-sub 15ピンまたは高密度D-sub 15ピン）のディスプレイポートを持つパソコンとBNC×5ポートを持つディスプレイとを接続するケーブルです。
●HD15pinコネクタにの内部には全面シールを処理を施し、耐ノイズ性能をさらに高めています。
●コネクタ端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●結線部分には無鉛ハンダを使用し、かつ構成部品にも規定を超える有害重金属を含んでいない環境にやさしいケーブルです。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆このケーブルは、最大30メートルまで動作を確認しております。
◆当ケーブルは主に映像信号や音声信号を伝送する用途向けの同軸ケーブルで、インピーダンスは75オームです。高周波信号の伝送やその他の計測制御用途では、インピーダンスは50オームの同軸ケーブルをご利用ください。当ケーブルは高周波信号の伝送やその他の計測制御用途向けでは動作保証しておりませんので、ご注意ください。
◆アナログRGB（VGA）信号の規格では9番ピンは未使用となっておりますので、当ケーブルのミニD-sub15pinコネクタでは9番ピンを取り付けておりませんが、アナログRGB（VGA）信号の伝送には支障ありません。結線図の詳細は上記の「図面」をご確認ください。

【関連商品】

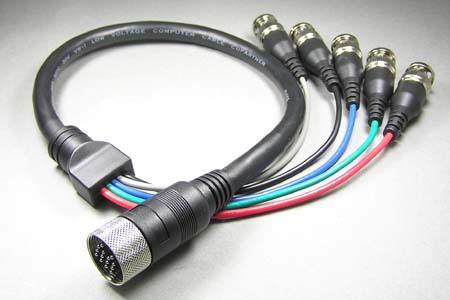

■HD15pinと丸型コネクタのケーブルの【EDIS-HD15MDIN14F-MXX】とBNCコネクタと丸型コネクタのケーブル【特注製作品：都度見積り】を使えば、長距離の延長（50mまで）が可能となるとともに、壁内配線やCD管（内径22mm以上）内配線などの狭隘箇所への配線も可能になります。

【販売中止品情報】
下記でご案内の通り、型番：BDIS-D15BNC5-25、BDIS-D15BNC5-33およびBDIS-D15BNC5-50の商品については、2010年7月1日以降は在庫限りで販売中止とさせていただきますので、予めご了承の程お願い申し上げます。
　　⇒　2010年上半期の販売中止品のご案内

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
