75オーム同軸ケーブル BNCオス－BNCオス （高性能、耐ノイズ対策、柔軟タイプ）

クリックすると拡大画像を見ることができます。 図面（pdf）   検査基準     図面（dwg）

●94％の高編組密度のシールドを2重に施した耐ノイズ性能の非常に高い同軸電線（インピーダンス75オーム）を使用した映像・音声信号用BNCケーブルです。
●3GHz（3000MHz）までの高周波信号が伝送可能な高性能タイプです（3GHz時の減衰量20.3dB/100ft）。
●高密度の2重シールド構造ですが、ケーブルは非常に柔軟で、配線の取り回しが楽に行える高性能なケーブルです。

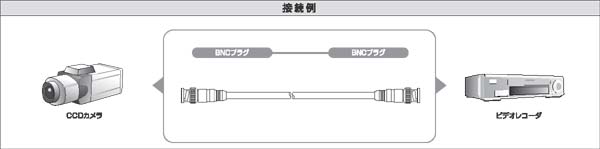

●変換アダプタを使用すれば、RCAコネクタのビデオ端子にも接続することができます。

【ご注意】
◆当ケーブルは主に映像信号や音声信号を伝送する用途向けの同軸ケーブルで、インピーダンスは75オームです。3GHｚを超える高周波信号の伝送やその他の計測制御用途では、インピーダンスは50オームの同軸ケーブルをご利用ください。当ケーブルは3GHｚを超える高周波信号の伝送やその他の計測制御用途向けでは動作保証しておりませんので、ご注意ください。
◆当ケーブルのシールド性や高周波信号に対する性能は、最大長さ30mまでしか保証しておりませんので、予めご了承ください。
30メートルを超える長さでお使いいただく場合は、下記に掲載の専用延長装置（エクステンダー）をお使いいただくことをお奨めいたします。　 映像・音声信号　延長装置（エクステンダー）はこちら
