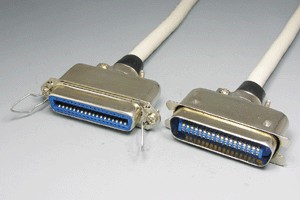

セントロニクスケーブル 36pin 丸ケーブル（オス－メス）

図面（pdf）   使用コネクタ   検査基準   図面（dwg）   使用電線   RoHS適合書

●セントロニクス 36pinのオスとメスのコネクタを取り付けたセントロニクスコネクタケーブルです。
●結線は全て 同一ピン番号どうしの全線ストレート結線 です。
●当ケーブルは、EMI対策(電磁妨害対策)として下記に示す各種の構造を採用しています。

◆外部ノイズに強い金属製のフードを使用

◆編組とアルミマイラの２重シールド構造で、かつツイストペア芯線の電線（UL2464、AWG28）を採用　⇒使用電線の写真はこちら

◆シールド線の処理は従来型の｢接触型の間接接地｣ではなく、コネクタの金属シェルに直接ハンダ付けする｢接合型接地｣を採用

●また更なるEMI対策として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です。　なおこのケーブルには、 型番：FC-B のフェライトコアが適合します。
●高い導電性能と錆などの経時変化の少ない”金メッキ”コンタクトを採用しています。
●一般的な導通や外観検査だけでなく、絶縁／耐圧／瞬断の検査を行って出荷します （詳しくは商品写真の右横にある”検査基準”のリンクをご参照ください）。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

型番	タイプ	単価	数量	カート
C36PS-M0050	0.5m	¥ 1,390 (税込み ¥ 1,459)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
C36PS-M0100	1m	¥ 1,540 (税込み ¥ 1,617)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
C36PS-M0150	1.5m	¥ 1,670 (税込み ¥ 1,753)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
C36PS-M0200	2m	¥ 1,700 (税込み ¥ 1,785)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
C36PS-M0300	3m	¥ 1,950 (税込み ¥ 2,047)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
C36PS-M0500	5m	¥ 2,620 (税込み ¥ 2,751)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）

■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分～1時間ほどでお見積りを回答いたします。
