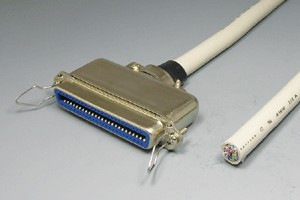

セントロニクスケーブル 50pin 丸ケーブル（片側メス）

図面（pdf）   使用コネクタ   検査基準   図面（dwg）   使用電線   RoHS適合書

●片側にのみセントロニクス 50pin メスのコネクタを取り付けたセントロニクスコネクタケーブルです。
●当ケーブルは、EMI対策(電磁妨害対策)として下記に示す各種の構造を採用しています。
●外部ノイズに強い金属製のフードを使用
●編組とアルミマイラの２重シールド構造で、かつツイストペア芯線の電線（UL2464、AWG28）を採用　⇒使用電線の写真はこちら
●シールド線の処理は従来型の｢接触型の間接接地｣ではなく、コネクタの金属シェルに直接ハンダ付けする｢接合型接地｣を採用
●また更なるEMI対策として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です。　なおこのケーブルには、 型番：FC-D のフェライトコアが適合します。
●高い導電性能と錆などの経時変化の少ない「金メッキ」コンタクトを採用しています。
●一般的な導通や外観検査だけでなく、絶縁／耐圧／瞬断の検査を行って出荷します （詳しくは商品写真の右横にある「検査基準」のリンクをご参照ください）。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
