HDMI1.3　エクステンダー：最大45m延長（映像信号延長器：UTPケーブル（カテゴリ6）延長型）

クリックすると拡大画像を見ることができます。 日本語マニュアル   最大延長可能距離     使用上の注意事項   保証規定

【商品概要】
HDMIケーブルの最大のケーブル長さは通常5mまでと規定されています。
このHDMIエクステンダー「CH-103」は、安価で高性能なカテゴリ6 LANケーブル2本を使い、HDMI映像信号を最大で45m（1080i/720p 8bitカラーの場合）まで伝送することができます。
高価な長尺HDMIケーブルを必要とせず、狭小な場所などへも容易に延長配線することが可能です。
DeepColorやx.v.Color等、HDMI1.3の拡張機能にも対応し、1080iまたは720p 8bitカラー映像を最大で45m、また1080p 8bitカラー映像を最大30m、1080p 12bitカラー映像を最大20mまで、高解像度の画像が長距離伝送できます。

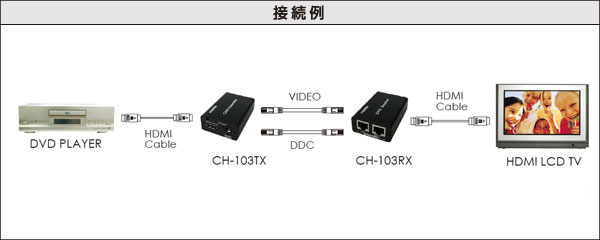

送信側と受信側の2台1セットで使用します。また、ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません
ホームシアターや教育施設、公共施設など高解像度の映像を長距離伝送する際に最適です。
本機の延長にはカテゴリ6以上のLANケーブルが2本必要です。1本では動作しませんのでご注意下さい。

【特長】
●HDMI信号をCAT 6以上のUTPケーブルで長距離伝送。
●1080i/8bit映像で最大45m、または1080p/12bitの場合20mまでの高解像度画像が伝送できます。
※解像度、色深度により最大延長距離に違いがあります。詳細はこちらをご参照ください。
●HDMI 1.3規格およびHDCP 1.1規格に準拠。
●10bitおよび12bit DeepColor、x.v.Color等のHDMI1.3拡張機能やドルビーデジタルTrue HDサウンドおよびDTS-HDオーディオに対応。
●HDMI-DVI変換アダプタを使用すれば、DVI-Dシングルリンク信号も延長することが可能です（ただし音声信号の伝送はできません）。
●安価なLANケーブル（CAT6以上）2本で延長が可能（ただしEthernetとの共存はできません）。
●小さくてコンパクトなデザインで、狭隘な場所での配線でも場所を取りません。
●長距離での損失補償回路を内蔵。
●ドライバソフトウェアなどのインストールは不要で、接続後直ちにお使いいただけます。
●外形寸法（装置1台あたり） ： W 50mm×D 62mm×H 23mm
●商品は数量1のご注文で、送信側・受信側2台セットのお届けとなります。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ（PSE認定済）・・・2個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
HDMIケーブル（Ver 1.3規格：カテゴリー2対応）
HDMI-DVI ケーブル（映像信号の伝送のみ）
HDMI中継アダプタ
パネルマウント型 HDMI中継アダプタ
HDMIメス－DVI-Dオス（18+1：シングルリンク） 変換アダプタ
HDMIオス－DVI-Dメス（24+1：シングルリンク） 変換アダプタ
カテゴリー6　フラットLANケーブル（青）
カテゴリ 6 LANケーブル UTP ストレート結線（より線、ブルー）
カテゴリ 6 LANケーブル UTP ストレート結線（より線、グレー）
※延長距離が15mを超える場合には、カテゴリ6に対応するLANケーブルのうち、使用電線が「より線」の物に比べ、「単線」のケーブルの方が良好に動作する場合が多くございます。
長尺用 カテゴリ 6 LANケーブル UTP ストレート結線（単線、グレー）
※もちろんその他のカテゴリー6のLANケーブルやシールドタイプのLANケーブルも使用可能です。
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　HDMI端子を持つTVカメラ、DVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ　：　HDMI端子を持つテレビおよびディスプレイなど

【ご注意】
◆本エクステンダーのHDMI端子どうしを連結して使用することはできません（45mの延長を2セット連結して90m延長とするなどはできません）。
◆また、HDMIケーブル延長部にイコライザーやブースター等、別の延長装置を接続して使用することは出来ません。
◆VIDEOポートおよびDDCポートの接続には、必ずカテゴリ6以上の規格に対応したLANケーブルをご使用下さい。カテゴリ5やカテゴリ5E以下のケーブルでは、延長可能距離や伝送可能な解像度において、十分な性能を発揮できないことがあります。
◆中継アダプタ等を用いて、1ポートの接続に2本以上のLANケーブルを使用することはお避け下さい。
◆DVI端子に接続して使用する場合は、別途HDMI-DVI変換アダプタ（ケーブルダイレクト型番：ADP-HM-DF）が必要です。
◆液晶テレビやソース機器との配線の途中に、DVI-D変換アダプタ以外の変換アダプタや、中継アダプタなど他の配線部材を介した接続に対しては動作確認および動作保証しておりません。
◆延長距離が15mを超える場合には、カテゴリ6に対応するLANケーブルのうち、使用電線が「より線」の物に比べ、「単線」のケーブルの方が良好に動作する場合が多くございます。弊社型番C6-SGYxxなどが該当しますので、ご検討ください。
◆本機送信側－ソース機器間、および本機受信側－ディスプレイ機器間のHDMIケーブルは、各々2m以下の長さにてご使用下さい。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。また接続するパソコンやディスプレイのハードウェアやソフトウェアの性能および仕様によっても表示できない解像度がありますので予めご了承ください。
◆使用するケーブルにより映像信号の劣化度合いは大きく異なります。使用するケーブルは当マニュアルに掲載している弊社の標準ケーブルやその長さを変更した特注ケーブルなどの高品質なUTPケーブルを推奨します。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆全てのHDMIポートやDVIポートへの接続を保証するものではありません。
◆DVI-IおよびDVI-A信号には対応しておりません。
◆本機には映像品質を向上させる機能や映像品質の劣化を改善する機能を備えておりますが、延長した信号の映像や音声の品質は、ソース機器とTVなどのモニター機器とを短距離で直接接続した場合に比べて劣化する場合があります。
◆HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器や、HDMI端子でパソコンの映像信号入力を共有している映像機器などでは、正常に動作しない場合があります。
◆映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）は、使用するケーブルのグレード（下記参照）や使用環境、およびソース機器とTVなどのモニター機器の性能／仕様／機能などによっても大きく異なり、延長しない場合と同等の状態で表示できない場合があります。延長後の映像品質の劣化については動作保証対象外といたします。
◆個別のAV機器に対する適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
