HDMI 信号スプリッター（HDMI信号分配器：1入力2分岐）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

【商品概要】

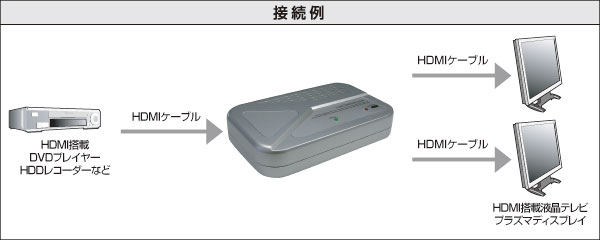

HDMIスプリッターのCH-12は、1つのHDMIソースを同時に2つのHDMIディスプレイに分配するHDMI信号分配器です。
HDMI端子を備えたHDDレコーダー、ゲーム機、DVDプレイヤー、BS/CSチューナー、液晶テレビやプロジェクターにご利用いただけます。

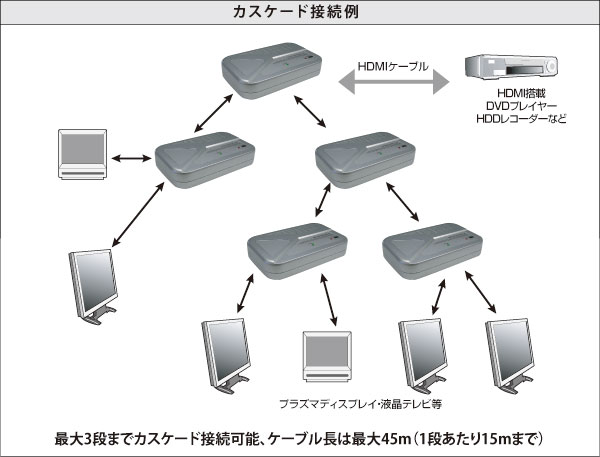

さらに、3段までカスケード接続可能（カスケード接続例）ですので、カスケード接続時の最大伝送距離を45m、最大分岐数を8分岐とすることも可能です。

【特長】
●1入力－2分岐タイプです。
●HDMI 1.2規格およびHDCP 1.1規格に準拠。
●HDMI端子をもつテレビやプロジェクター等に接続するだけで画像を表示。
●VGAからUXGA、480iから1080pまで、さまざまなPCとHDTVの解像度をサポート。
●最大解像度帯域幅：165MHz。
●3台までカスケード接続可能。
●各出力を15メートルまで伝送可能（画面解像度1600ｘ1200時）。
●特別なソフトウェアのインストールは不要。
●外形寸法 ： W 145mm×D 90mm×H 23mm

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

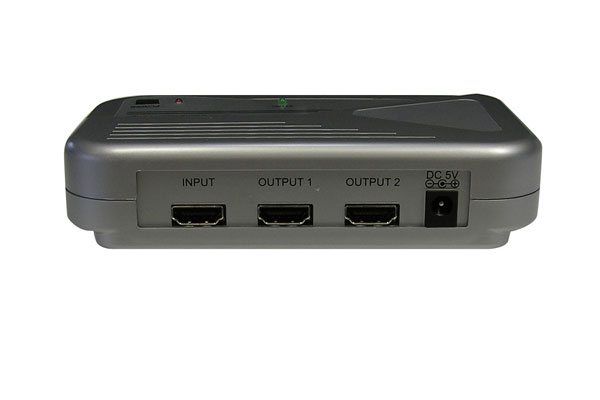

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
HDMIケーブル（Ver 1.3規格：カテゴリー2対応）
HDMIケーブル　長尺専用タイプ（Ver 1.3規格：カテゴリー2対応）
HDMI-DVI ケーブル（映像信号の伝送のみ）
HDMI中継アダプタ
パネルマウント型 HDMI中継アダプタ
HDMIメス－DVI-Dオス（18+1：シングルリンク） 変換アダプタ
HDMIオス－DVI-Dメス（24+1：シングルリンク） 変換アダプタ
HDMI & DVI エクステンダー（HDMI イコライザー） ： 最大45m延長 （HDMI & DVI-D信号の延長装置）※※
※標準外の長さのケーブルも特注で製作できます。
※※本機とHDMI & DVI エクステンダー（HDMI イコライザー）を組み合わせてご使用される場合、エクステンダーは本機よりもディスプレイ装置側（エクステンダー～ディスプレイ装置間のケーブル長2m以下）に設置してください。

【対応機種】
■対応ソース機器　：　HDMI端子を持つTVカメラ、DVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ　：　HDMI端子を持つテレビおよびディスプレイなど

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆本機はHDMI出力ポートを備えたAV機器、およびHDMI入力ポートを備えた液晶テレビ、ディスプレイ、プロジェクター等でご使用いただけます。
◆また本機には映像品質を向上させる機能や映像品質の劣化を改善する機能は持っておりません。分岐した各機器の映像品質は、入力側機器と直接接続した場合に比べて劣化する場合があります。
◆本機は入力機器および出力機器に対して、解像度やリフレッシュレートの自動調整機能や自動変換機能を有しておりません。よって出力機器（例えばパソコン本体）の出力解像度やリフレッシュレートおよび入力機器（例えば液晶TV）の解像度やリフレッシュレートが、本機が対応可能な上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入出力機器双方の解像度とリフレッシュレートが本機で対応可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器や、HDMI端子でパソコンの映像信号入力を共有している映像機器などでは、正常に動作しない場合があります。
◆液晶テレビや再生機器との配線の途中に変換アダプタや中継アダプタなど他の配線部材を介しての接続に対しては動作確認および動作保証しておりません。
◆本機を複数台カスケード接続（連結接続）して使用することに対しては、動作確認および動作保証しておりません。
◆HDMI対応機器以外は動作保証対象外といたします。
◆全てのHDMIポートへの接続を保証するものではありません。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆個別のAV機器やテレビ、その他機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

【HDMI1.3対応機器との互換性について】
本機はHDMI1.3の拡張機能（DeepColorやリップシンクなど）には対応しておりません。

従いまして、ハイビジョンレコーダーやBDプレイヤー、フルHD液晶テレビなどにおいて、HDMI1.3の拡張機能（DeepColorやリップシンクなど）に対応している機器どうしの接続の間に本機を接続する場合は、機器の組み合わせや設定によっては、画像が正常に表示されないことがあります。

この問題を回避するためには、ハイビジョンレコーダーやBDプレイヤーなどのソース機器およびフルHD液晶テレビなどの表示機器において、DeepColor等の拡張機能を使用しないように設定を変更する必要があります。ただし、拡張機能を自動認識するような（手動で機能をオン/オフ設定できない）機器については、この問題を回避できません（本機をご利用いただけません）ので、予めご了承下さい。
