ビデオスケーラ　（S端子 or コンポジットビデオ信号⇒アナログRGB(VGA)信号　アップスキャンコンバーター（映像信号変換器））

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
CM-398は、低コストのアップスキャンコンバーターです。
コンポジットビデオ信号、またはS端子ビデオ信号（NTSCまたはPAL規格）を、XGA(1024x768)、SXGA(1280x1024)、UXGA(1600x1200)の3種類のアナログRGB信号に変換します。

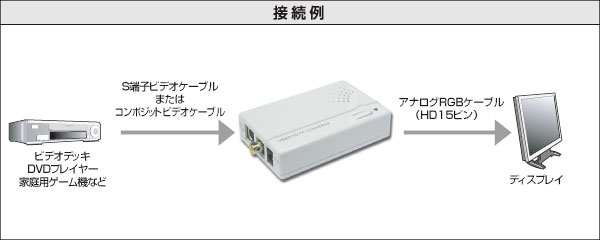

監視や防犯用などのCCDカメラ、DVDプレイヤー、ビデオデッキ、家庭用ゲーム機などのビデオ出力をPCモニターに表示する際にお使いいただけます。

【特長】
●コンポジット端子またはS端子のNTSCまたはPAL規格ビデオ信号を、アナログRGB信号に変換します。
●XGA(1024x768)、SXGA(1280x1024)、UXGA(1600x1200)（リフレッシュレート60Hz）の3種類のアナログRGB信号に変換。
●NTSCとPALのビデオフォーマットを自動検出し自動切り替えします。
●動的三次元Y/C分離回路を内蔵(コンポジットビデオ入力用)。
●動的三次元YNR/CNRノイズリダクション回路を内蔵（Sビデオ入力用）。
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●外形寸法 ： W 153mm×D 122mm×H 25mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

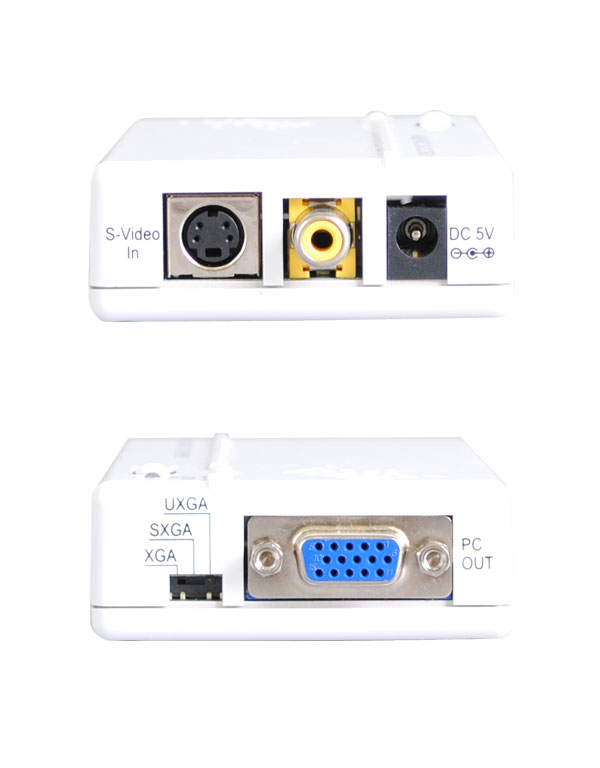

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
付属のケーブル以外に、下記が使用可能です。
ビデオケーブル　［コンポジット端子　RCAオス－RCAオス］
ビデオケーブル　［セパレート（S）端子　S端子オス－S端子オス （金メッキシェル）］
ディスプレイケーブル　［アナログRGB HD15pinオス－HD15pinオス］
ディスプレイケーブル　［極細タイプ、アナログRGB HD15pinオス－HD15pinオス］
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　コンポジットビデオ端子またはSビデオ端子を持つCCDカメラ、DVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ　：　アナログRGB（DsubHD15ピン）端子を持つディスプレイ、プロジェクターなど

【ご注意】
◆本製品は映像のみの変換を行います。音声の変換は行うことができません。
◆本機が出力可能な解像度は、XGA(1024x768)、SXGA(1280x1024)、UXGA(1600x1200)の3種類に限られます。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずパソコンとモニターを直接接続した場合の画像ほどの映像品質にはならない場合があることを、予めご了承ください。
◆本機はラインダブラー機能やアスペクト比変換機能は有しておりません。
◆またパソコンやDVDプレーヤーからの入力信号の特性や表示するディスプレイの感度によっても画像の劣化や表示不良を生じる可能性もあります。
◆さらに、映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）は、使用するケーブルのグレードや使用環境、およびパソコンやDVDプレーヤーやディスプレイなどの機器の性能／仕様／機能などによっても大きく異なりますので、本機を使用しない場合（信号を変換しない場合）と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆入力機器（例えばPCモニタ）の対応解像度やリフレッシュレートが、本機が出力可能な上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入力機器の対応解像度とリフレッシュレートが本機で出力可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆また本機には表示エリアの大きさや位置を調節する機能はありません。表示エリアの大きさはお使いのディスプレイによって異なる場合があります。ディスプレイ側に調節機能を有する場合はその機能を使って調節してください。またディスプレイ側に調節機能が無い場合は、表示エリアの大きさや位置は固定となりますので、ご注意ください。
◆本機を複数台カスケード接続（連結接続）する場合は、動作保証外とさせていただきます。
◆配線の途中に変換アダプターなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別のパソコンや拡張ボード、AV機器に対する適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆シンクオングリーン信号には対応しておりません。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
