フォーマットコンバータ　（アナログRGB(VGA)信号 ⇒ DVI-D信号　変換器）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
フォーマットコンバータCP-1261Dは、パソコンのアナログRGB信号を、DVI-Dシングルリンク信号に変換するコンバータです。

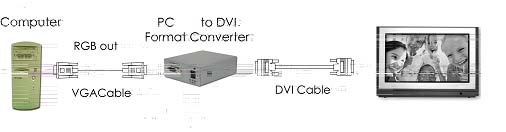

このコンバータによって、アナログRGB出力(HD15pin)を持つパソコンの映像出力を、DVI端子を持つディスプレイやプロジェクタに表示することができます。
しかも最大でWUXGA (1920×1200)@60Hzまでの高解像度画像の変換が可能です。

【特長】
●アナログRGB出力(HD15pinまたはミニDsub15ピン)を持つパソコンの映像出力を、DVI端子を持つディスプレイやプロジェクタに表示することができます。
●代表的な用途として、パソコンのアナログRGB信号出力をDVI-I（DVI-A+DVI-D）信号に変換します。
●アナログRGB信号の入力は最大1920 x 1200（WUXGA）@60Hzまで対応しています。
●HDCP規格（High-bandwidth Digital Content Protection system）に準拠しております。
●弊社製品DsubHD15pinオス－RCAメス×3 中継・変換ケーブルと併用することで、コンポーネント映像信号（YPbPr）をDVI-Dシングルリンク信号に変換することも可能です。
※本体正面のINPUTスイッチを「YPbPr」に合わせてご使用下さい。
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●外形寸法 ： W 76mm×D 94mm×H 30mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
※シンクオングリーン方式のアナログRGB信号には対応しておりません。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個
▼DsubHD15pinオス－RCAメス×3 変換ケーブル（長さ1.8m）・・・1本

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【関連商品のご案内】
本機は入力された映像信号の解像度やリフレッシュレートを変換したり、インターレース～プログレッシブの相互変換やアスペクト比を変換する機能などは有しておりません。これらの機能を要する場合には、【アナログRGB(VGA)信号／コンポーネントビデオ信号／HDMI・DVI-Dシングルリンク⇒HDMI・DVI-Dシングルリンク信号用　スキャンコンバータ】の導入をご検討下さい。

【適合ケーブル】
ディスプレイケーブル　アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
ディスプレイケーブル　極細タイプ、アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
DVI-I ケーブル　DVI-Iオス（24+5pin）－DVI-Iオス（24+5pin）
DVI-Dシングルリンクケーブル DVI-Dオス（18+1pin）－DVI-Dオス（18+1pin）

【対応機種】
■対応パソコン　：　アナログRGB出力（HD15pinまたはミニDsub15pin端子）を持つWindows搭載PC/AT互換機（DOS/Vマシン）
■対応ディスプレイ　：　DVI-I またはDVI-Dのシングルリンク端子を持つPC/AT互換機対応ディスプレイおよびプロジェクター、液晶TV等

【ご注意】
◆DVI信号に含まれるコントロール信号などを利用して特殊な制御や認識を行っている映像機器では、正常に動作しない場合がありますのでご注意ください。
◆ご購入前に上記写真右横リンクの「使用上の注意事項」を必ずご確認ください。
◆本機は解像度やリフレッシュレートやアスペクト比（画面縦横比）の自動調整機能や自動変換機能を有しておりません。出力される映像の解像度・リフレッシュレートは入力時のものと同一です（例：SXGAで入力した場合は出力もSXGAとなります）。
XGA、SXGA、WXGAなどのPC向け解像度を、525P（480P）、750P（720P）、1125P(1080P)といったHDTV向けの映像に変換する機能などはありません。また、480i、1080iなどのインターレース信号をプログレッシブ信号に変換する機能もありません。
よって出力機器（例えばパソコン本体）の解像度やリフレッシュレートに対して入力機器（例えば液晶モニター）の解像度やリフレッシュレートが対応していることを必ずご確認ください。また、入出力機器双方の解像度とリフレッシュレートが本機で対応可能なものでない場合も、正常に表示することはできませんのでご注意ください。
◆本機はアナログRGB出力ポートおよびDVI-Iシングルリンク、DVI-Dシングルリンクの出力ポートを備えたPC/AT互換機（DOS/Vマシン）およびPC/AT互換機（DOS/Vマシン）に対応したディスプレイおよびプロジェクタでご使用いただけます。
◆本機はDVI-A出力には対応しておりません。
◆シンクオングリーンのアナログRGB信号の入力には対応していません。
◆全てのアナログRGBポートやDVI-Iシングルリンク、DVI-Dシングルリンクポートへの接続を保証するものではありません。
◆映像信号の劣化やゴーストの発生は使用するケーブルのグレード（下記参照）や使用環境やパソコンおよびディスプレイの性能やカスケード接続の有無などにより大きく異なることがあり、延長・分配後の映像品質の劣化については動作保証対象外といたします。
◆使用するケーブルにより映像信号の劣化度合いは大きく異なります。使用するケーブルは弊社のディスプレイケーブルEDIS-HD15MM-ｘｘｘやDDIS-DMDM-ｘｘやDDIS-SDMSDM-ｘｘなどの高品質な複合同軸ケーブルをご利用ください。
◆ソース側装置のグラフィックカードやグラフィックチップの仕様等により、コンポーネント映像からパソコン用ディスプレイへのDVI-D変換時に、1080i、720p、1080pなどのHDTV向け解像度の出力時に、描画領域が左に偏ったり、映像が正常に表示されない場合があります。
◆同様に、パソコンから出力された映像信号（1280x720、1920x1080等の高解像度）を、DVI-HDMI変換アダプタ等を使いHDMI接続でHDTVに接続する場合、描画領域が左に偏ったり、映像が正常に表示されない場合があります。
◆パソコンやディスプレイとの配線の途中に変換アダプタや中継アダプタなど他の配線部材を介しての接続に対しては動作確認および動作保証しておりません。
◆本機を複数台カスケード接続（連結接続）して使用することに対しては、動作確認および動作保証しておりません。
◆PC/AT互換機（DOS/Vマシン）対応のディスプレイおよびプロジェクタ以外は動作保証対象外といたします。
◆個別のパソコンや拡張ボードへの適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。詳しくは本機のマニュアルをご確認ください。また接続するパソコンやディスプレイのハードウェアやソフトウェアの性能および仕様によっても表示できない解像度がありますのでご注意ください。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
