フォーマットコンバータ　（HDMI信号 ⇒ アナログRGB(VGA)信号＋ステレオ音声　変換器）

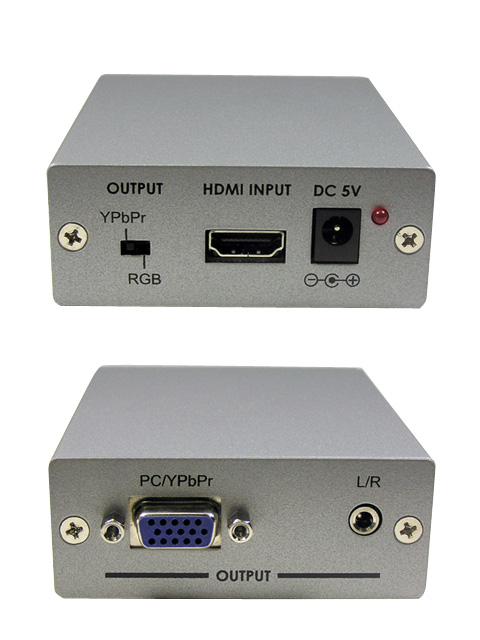

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
フォーマットコンバータCP-1262HEは、HDMI信号をパソコンのアナログRGB信号に変換するコンバータです。

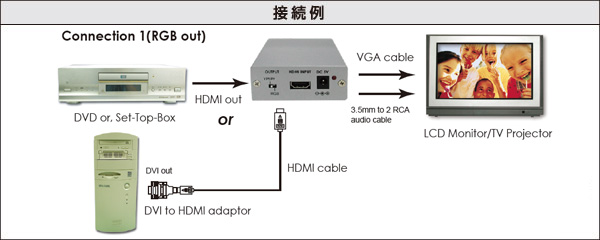

このコンバータによって、HDMI出力を持つパソコンやAV機器の映像信号を、アナログRGB入力(HD15pin)を持つディスプレイやプロジェクタなどに表示することが可能で、さらにHDMI音声信号（最大48KHzまでの2ch リニアPCM）を、3.5mmステレオミニジャックのアナログ音声に変換できます。
しかも最大でWUXGA (1920×1200)@60Hzまでの高解像度画像の変換が可能です。
※本機は著作権保護技術HDCPには対応しておりません。HDCP暗号化処理された映像信号は、変換できません。
※本機は、HDTV向けの解像度をパソコン向けの解像度に変換する機能や、インターレース信号をプログレッシブ信号に変換する機能は有しておりませんのでご注意ください。

【特長】
●HDMI出力を持つパソコンの映像出力を、アナログRGB入力(HD15pin)を持つディスプレイやプロジェクタなどに表示することができます。
●アナログRGB信号の出力は60Hzで最大1920 x 1200まで対応しています。
●HDMIデジタルオーディオ信号（最大48Khzまでの 2ch リニアPCM）を、3.5mmステレオミニジャックのアナログ音声信号出力に変換できます。
※本機は著作権保護技術HDCPには対応しておりません。HDCP暗号化処理された映像信号は、変換できません。
※本機は、HDTV向けの解像度をパソコン向けの解像度に変換する機能や、インターレース信号をプログレッシブ信号に変換する機能は有しておりませんのでご注意ください。
●プラグアンドプレイによる簡単なインストールです。
●外形寸法 ： W 76mm×D 92mm×H 30mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
ディスプレイケーブル　アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
ディスプレイケーブル　極細タイプ、アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
HDMIケーブル（Ver 1.3規格：カテゴリー2対応）
オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニプラグ

【対応機種】
■対応パソコン　：　HDMI端子を持つHDDレコーダー、パソコン、ゲーム機など
■対応ディスプレイ　：　アナログRGB端子（HD15pinまたはミニDsub15pin端子）を持つPC/AT互換機対応ディスプレイおよびプロジェクター

【ご注意】
◆ご購入前に上記写真右横リンクの「使用上の注意事項」を必ずご確認ください。
◆本機には日本語マニュアルは添付されておりません。日本語マニュアルは上記写真右横リンクの「日本語マニュアル」よりダウンロードしてご利用ください。
◆本機に入力できるHDMI信号は、最大で1080P 8ビットカラーの映像信号と、48KHz 2chのリニアPCM音声信号です。DeepColorやx.v.Colorといった高ビットカラー映像や、7.1chや5.1chなどの多チャンネル音声には対応しておりません。
◆本機は解像度やリフレッシュレートやアスペクト比（画面縦横比）の自動調整機能や自動変換機能を有しておりません。出力される映像の解像度・リフレッシュレートは入力時のものと同一です（例：1080iで入力した場合は出力も1080iとなります）。
525P（480P）、750P（720P）、1125P(1080P)といったHDTV向け解像度を、XGA、SXGA、WXGAなどのPC向け解像度で出力された映像に変換する機能などはありません。また、480i、1080iなどのインターレース信号をプログレッシブ信号に変換する機能もありません。
よって出力機器（例えばパソコン本体）の解像度やリフレッシュレートに対して入力機器（例えば液晶モニター）の解像度やリフレッシュレートが対応していることを必ずご確認ください。また、入出力機器双方の解像度とリフレッシュレートが本機で対応可能なものでない場合も、正常に表示することはできませんのでご注意ください。
◆本機はHDMI出力ポートを備えたPC/AT互換機（DOS/Vマシン）、および家庭用ゲーム機等でご使用いただけます。また、ディスプレイ機器としてアナログRGBおよびコンポーネント映像入力端子に対応したディスプレイ、液晶テレビおよびプロジェクターでご使用いただけます。
◆ただし、全てのアナログRGBポートやコンポーネント端子、HDMI端子への接続を保証するものではありません。
◆映像信号の劣化やゴーストの発生は使用するケーブルのグレード（下記参照）や使用環境やパソコンおよびディスプレイの性能やカスケード接続の有無などにより大きく異なることがあり、延長・分配後の映像品質の劣化については動作保証対象外といたします。
◆著作権保護技術HDCPには対応しておりません。HDCP暗号化処理された映像信号は、本機では変換できません。
◆当コンバータは、HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器や、HDMI端子でパソコンの映像信号入力を共有している映像機器などでは、正常に動作しない場合があります。特にHDMI Ver1.3で規定されているCEC信号以外の、映像機器メーカー固有のコントロール信号などを送受信する機器との組み合わせでは、正常に動作しませんのでご注意ください。
◆ソース側装置のグラフィックカードやグラフィックチップの仕様等により、コンポーネント映像への変換時に、1080i、720p、1080pなどのHDTV向け解像度の出力時に、描画領域が左に偏る場合があります。このため、本機をコンポーネント映像出力にて使用される場合には、弊社の動作保証対象外となりますのでご注意ください。
◆使用するケーブルにより映像信号の劣化度合いは大きく異なります。特にアナログRGBへ変換した後の映像は、信号の減衰が画質の劣化として現れやすいため、変換後に長距離のケーブルを要する際には、弊社のディスプレイケーブルEDIS-HD15MM-ｘｘｘなどの高品質な複合同軸ケーブルをご利用ください。
◆パソコンやディスプレイとの配線の途中に変換アダプタや中継アダプタなど他の配線部材を介しての接続に対しては動作確認および動作保証しておりません。
◆本機を複数台カスケード接続（連結接続）して使用することに対しては、動作確認および動作保証しておりません。
◆PC/AT互換機（DOS/Vマシン）対応のディスプレイおよびプロジェクタ以外は動作保証対象外といたします。
◆個別のパソコンや拡張ボードへの適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
