フォーマットコンバータ　（アナログRGB(VGA)信号 ⇒ DVI （DVI-D、DVI-I）信号　変換器）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】

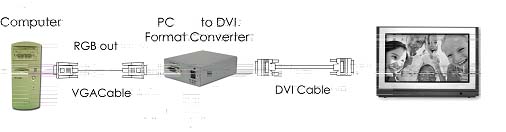

フォーマットコンバータCP-261Dは、パソコンのアナログRGB信号を、DVI-I（DVI-A+DVI-D）信号に変換するコンバータです。このコンバータによって、アナログRGB出力(HD15pin)を持つパソコンの映像出力を、DVI端子を持つディスプレイやプロジェクタに表示することができます。

【特長】
●アナログRGB出力(HD15pinまたはミニDsub15ピン)を持つパソコンの映像出力を、DVI端子を持つディスプレイやプロジェクタに表示することができます。
●代表的な用途として、パソコンのアナログRGB信号出力をDVI-I（DVI-A+DVI-D）信号に変換します。
●アナログRGB信号の入力は60Hzで最大1600 x 1200（UXGA）まで対応しています。
●HDCP規格（High-bandwidth Digital Content Protection system）に準拠しております。
●シンクオングリーン信号にも対応（ただし同期信号のないRGB信号のみでは画像を表示できません）。
●弊社製品DsubHD15pinオス－RCAメス×3 中継・変換ケーブルと併用することで、コンポーネント映像信号（YPbPr）をDVI-Dシングルリンク信号に変換することも可能です。
※本体正面のINPUTスイッチを「YPbPr」に合わせてご使用下さい。なお、この機能で入力可能な解像度は、480P、720P、1080Pのみとなります。
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●外形寸法 ： W 76mm×D 94mm×H 30mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【関連商品のご案内】
本機は入力された映像信号の解像度やリフレッシュレートを変換したり、インターレース～プログレッシブの相互変換やアスペクト比を変換する機能などは有しておりません。これらの機能を要する場合には、【アナログRGB(VGA)信号／コンポーネントビデオ信号／HDMI・DVI-Dシングルリンク⇒HDMI・DVI-Dシングルリンク信号用　スキャンコンバータ】の導入をご検討下さい。

【適合ケーブル】
ディスプレイケーブル　アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
ディスプレイケーブル　極細タイプ、アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
DVI-I ケーブル　DVI-Iオス（24+5pin）－DVI-Iオス（24+5pin）
DVI-Dシングルリンクケーブル DVI-Dオス（18+1pin）－DVI-Dオス（18+1pin）
DsubHD15pinオス－RCAメス×3 中継・変換ケーブル

【対応機種】
■対応パソコン　：　アナログRGB出力（HD15pinまたはミニDsub15pin端子）を持つWindows搭載PC/AT互換機（DOS/Vマシン）
■対応ディスプレイ　：　DVI-I またはDVI-Dのシングルリンク端子を持つPC/AT互換機対応ディスプレイおよびプロジェクター

【ご注意】
◆DVI信号に含まれるコントロール信号などを利用して特殊な制御や認識を行っている映像機器では、正常に動作しない場合がありますのでご注意ください。
◆ご購入前に上記写真右横リンクの「使用上の注意事項」を必ずご確認ください。
◆本機は解像度やリフレッシュレートやアスペクト比（画面縦横比）の自動調整機能や自動変換機能を有しておりません。
出力される映像の解像度・リフレッシュレートは入力時のものと同一です（例：SXGAで入力した場合は出力もSXGAとなります）。
XGA、SXGA、WXGAなどのPC向け解像度で出力された映像を、525P（480P）、750P（720P）、1125P(1080P)といったHDTV向け解像度に変換する機能などはありません。
よって出力機器（例えばパソコン本体）の解像度やリフレッシュレートに対して入力機器（例えば液晶モニター）の解像度やリフレッシュレートが対応していることを必ずご確認ください。また、入出力機器双方の解像度とリフレッシュレートが本機で対応可能なものでない場合も、正常に表示することはできませんのでご注意ください。
◆本機には日本語マニュアルは添付されておりません。日本語マニュアルは上記写真右横リンクの「日本語マニュアル」よりダウンロードしてご利用ください。
◆本機はDVI-Iのシングルリンクにのみ対応しております。デュアルリンクには対応しておりません。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずパソコンとモニターを直接接続した場合の画像ほどの映像品質にはならない場合があることを、予めご了承ください。
◆本機はラインダブラー機能やアスペクト比変換機能は有しておりません。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。詳しくは本機のマニュアルをご確認ください。また接続するパソコンやディスプレイのハートウェアやソフトウェアの性能および仕様によっても表示できない解像度がありますのでご注意ください。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
