フォーマットコンバータ　（アナログRGB(VGA)信号 ⇒ HDMI信号　変換器）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

【商品概要】

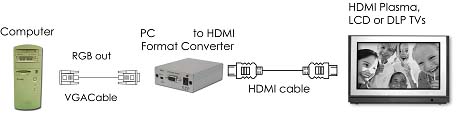

フォーマットコンバータCP-261Hは、パソコンのアナログRGB信号をHDMI信号に変換するコンバータです。このコンバータによって、アナログRGB出力(HD15pinまたはミニDsub15ピン)を持つパソコンの映像出力を、HDMI端子を持つプラズマディスプレイや液晶テレビに表示することができます。

【特長】
●アナログRGB出力(HD15pin)を持つパソコンの映像出力を、HDMI端子を持つプラズマディスプレイや液晶テレビに表示することができます。
●アナログRGB信号の入力は60Hzで最大1600 x 1200（UXGA）まで対応しています。
●HDCP規格（High-bandwidth Digital Content Protection system）に準拠しております。
● オーディオ入力端子（RCA）からステレオ音声信号を入力し、48KHz/16bitリニアPCM形式でHDMI端子より出力することが可能です。
●シンクオングリーン信号にも対応（ただし同期信号のないRGB信号のみでは画像を表示できません）。
●弊社製品DsubHD15pinオス－RCAメス×3 中継・変換ケーブルと併用することで、コンポーネント映像信号（YPbPr）をHDMI信号に変換することも可能です。
※本体正面のINPUTスイッチを「YPbPr」に合わせてご使用下さい。なお、この機能で入力可能な解像度は、480P、720P、1080Pのみとなります。
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●外形寸法 ： W 76mm×D 94mm×H 30mm

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【関連商品のご案内】
本機は入力された映像信号の解像度やリフレッシュレートを変換したり、インターレース～プログレッシブの相互変換やアスペクト比を変換する機能などは有しておりません。これらの機能を要する場合には、【アナログRGB(VGA)信号／コンポーネントビデオ信号／HDMI・DVI-Dシングルリンク⇒HDMI・DVI-Dシングルリンク信号用　スキャンコンバータ】の導入をご検討下さい。

【適合ケーブル】
ディスプレイケーブル　アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
ディスプレイケーブル　極細タイプ、アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
HDMI Ver1.3ケーブル（一般用）
HDMI Ver1.3ケーブル（長尺用）
オーディオケーブル RCAオス×2－RCAオス×2
DsubHD15pinオス－RCAメス×3 中継・変換ケーブル

【対応機種】
■対応パソコン　：　アナログRGB出力（HD15pinまたはミニDsub15pin端子）を持つWindows搭載PC/AT互換機（DOS/Vマシン）
■対応ディスプレイ　：　HDMI端子を持つハイビジョンTV、液晶TV、プラズマディスプレイ

【ご注意】
◆ご購入前に上記写真右横リンクの「使用上の注意事項」を必ずご確認ください。
◆本機は入力側の信号の解像度やリフレッシュレートなどを変換したり調整して出力側に送る機能は有しておりません。出力される映像の解像度・リフレッシュレートは入力時のものと同一です（例：SXGAで入力した場合は出力もSXGAとなります）。
XGA、SXGA、WXGAなどのPC向け解像度で出力された映像を、525P（480P）、750P（720P）、1125P(1080P)といったHDTV向け解像度に変換する機能などはありません。
したがって、本機の使用時にはパソコンの画面設定ソフトウェアなどで、出力側の機器が対応可能(表示可能)な解像度やリフレッシュレートに入力側の信号を調節してから送信するようにしてください。
◆当コンバータは、HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器や、HDMI端子でパソコンの映像信号入力を共有している映像機器などでは、正常に動作しない場合があります。
◆本機はラインダブラー機能やアスペクト比変換機能は有しておりません。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。対応可能な解像度およびリフレッシュレートについては、本機のマニュアルをご確認ください。なお、パソコン側の出力およびディスプレイ側（TV側）の入力が本機で表示可能な解像度およびリフレッシュレートに対応しているかどうかは、ご購入前にご確認ください。特にディスプレイ側（TV側）が対応していない解像度およびリフレッシュレートでは表示できませんのでご注意ください。
◆パソコンとTVとの接続では、TV側の音量（音声ボリューム）の設定に注意してください。接続するパソコンによっては音声出力が非常に小さく、通常のTV音量では音が出ない場合があります。接続後に音が出ない場合は、TV側の音量調節をご確認ください（相当大きくしないと音が出ない場合もあります）。
◆映像機器の一部には、HDMI端子から音声信号を取り込まない、または48KHz/16bitリニアPCM音声を入力できないタイプの装置もあります。そのような機器では当コンバータに音声信号を入力しても、映像機器から音声が出力できません。当コンバータをご利用の際には、映像機器側の仕様を十分にご確認ください。
◆本機には日本語マニュアルは添付されておりません。日本語マニュアルは上記写真右横リンクの「日本語マニュアル」よりダウンロードしてご利用ください。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずパソコンとモニターを直接接続した場合の画像ほどの映像品質にはならない場合があることを、予めご了承ください。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
