ビデオスケーラー（DVI-Iシングルリンク信号⇒コンポーネントビデオ信号　スキャンコンバータ（映像信号変換器））

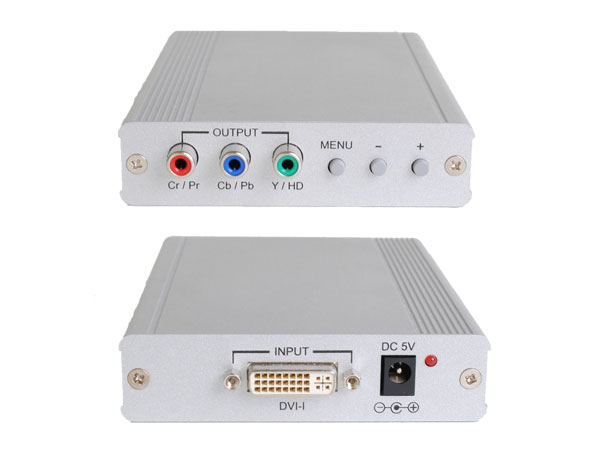

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

【商品概要】
CP-292は、DVI-Iシングルリンク信号をコンポーネントビデオ信号に変換可能なビデオスケーラーです。
最大で1080p、またはWUXGA（1920×1200）までのDVI-DまたはDVI-Iのシングルリンク信号を入力でき、同様に480iから1080pまでのHDTV向け解像度、およびWUXGAまでのコンポーネントビデオ映像に変換し出力します。
アップスキャン／ダウンスキャンや色合いやアスペクト比調整など、様々な画像調整機能を自在にお使いいただけます。

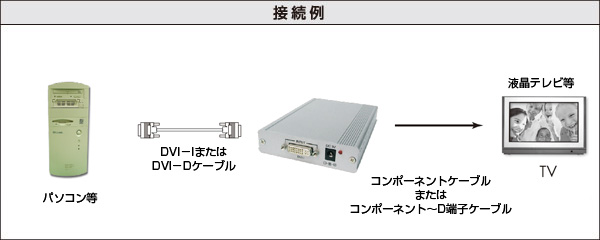

DVI端子を備えたパソコンからの映像を、コンポーネント端子やD端子を備えた液晶テレビ等で使用する際などに便利です。
高画質高精細の映像信号を要する、プロフェッショナル向け用途や大画面テレビでの使用や、大型液晶テレビをパソコンのディスプレイ用途に使用する際などに最適です。
※本機は著作権保護技術HDCPには対応しておりません。
※音声信号の変換機能はありません。

【特長】
●DVI-DまたはDVI-Iのシングルリンク映像信号を、コンポーネント映像信号へ変換します。
●SXGA、UXGA、WUXGAといったパソコン用の解像度を、720P、1080i、1080PなどのHDTV向け解像度に変換し、液晶テレビなどに表示することが出来ます。
●HDTV向け解像度は50Hz、60Hzどちらのリフレッシュレートでも出力可能。
※480iは30×2（NTSC相当）、576iでは25×2（PAL相当）となります。
●D端子－RCAメス×3 中継・変換ケーブルを併用することで、D端子映像の入出力にも対応可能です。
●DVI-A－アナログRGB変換アダプタと併用することで、アナログRGB入力をコンポーネントビデオ信号に変換し出力する用途にもご使用いただけます。
●また、HDMI－DVI-Dシングルリンク変換アダプタを併用することで、HDMI信号をコンポーネントビデオ信号に変換し出力することも可能です（ただし音声信号の変換はできません）。
●接続されたディスプレイ機器を検出し、最適な解像度を自動判別。
●さらに、出力解像度や詳細な画像品質の設定を、OSDメニューから簡単に選択できます。
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●外形寸法 ： W 154mm×D 100mm×H 25mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
※本機は著作権保護技術HDCPには対応しておりません。
※音声信号の変換機能はありません。

【付属品】
▼DsubHD15ピンオス－RCAプラグ×3変換ケーブル（コンポーネントビデオ映像出力用）1.8m・・・1本
▼ACアダプタ（PSE認定済）・・・1個
▼リモコン・・・・1個

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
DVIケーブル　DVI/Dオス（24+1pin）－DVI/Dオス（24+1pin）
DVIケーブル　DVI/Iオス（24+5pin）－DVI/Iオス（24+5pin）
ディスプレイケーブル　［アナログRGB HD15pinオス－HD15pinオス］
ディスプレイケーブル　［極細タイプ、アナログRGB HD15pinオス－HD15pinオス］
D端子ビデオケーブル　（D端子－コンポーネント端子：RCAオス×3）
HD15pinオス－RCAメス×3 中継・変換ケーブル
D端子－RCAメス×3 中継・変換ケーブル
※標準外の長さのケーブルも特注で製作できます。
※下記のHDMI変換アダプタや変換ケーブルを使用することで、HDMI端子を持つディスプレイ・プロジェクター等にもご利用いただけます。
HDMIメス－DVI-Dオス（18+1：シングルリンク） 変換アダプタ
HDMI-DVI ケーブル（映像信号の伝送のみ）

【対応機種】
■対応入力機器　：　DVI-D、I、A端子（シングルリンク）、またはHDMI端子（1080pまで）を持つDVD、HDD、BDなどのプレイヤー、PC/AT互換パソコン、Macintoshシリーズ、その他の映像／音響機器
■対応ディスプレイ機器　：　　映像入力としてアナログRGB（DsubHD15ピン）端子、ならびにコンポーネントビデオ端子（YPbPr）またはD端子を持つディスプレイおよびプロジェクターなどの映像／音響機器

【ご注意】
◆本製品は映像のみの変換を行います。音声の変換は行うことができません。
◆本機はモノクロ映像信号の入出力には対応しておりません。
◆本機に入力できるDVI信号は、最大でWUXGA（1920x1200）60Hz 8ビットカラーの映像信号です。DeepColorのような高ビットカラー映像や、85Hzや120Hzなどの高リフレッシュレートの映像信号には対応しておりません。
◆著作権保護技術HDCPには対応しておりません。HDCP暗号化処理された映像信号は、本機では変換できません。
◆本機は映像信号のフォーマットと解像度を変換する装置であり、映像品質を向上させる機能や映像品質の劣化を改善する機能は持っておりません。変換した映像信号の映像品質は、パソコン本体と直接接続した場合に比べて劣化する場合があります。
◆シンクオングリーン方式のアナログRGB信号（RGsB）入出力には対応しておりません。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずパソコンとモニターを直接接続した場合の画像ほどの映像品質にはならないことを、予めご了承ください。
◆パソコン他の映像機器からの入力信号の特性や、表示するディスプレイの感度によって画像の劣化や表示不良を生じる可能性があります。
◆さらに、映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）は、使用するケーブルのグレードや使用環境、およびパソコンやDVDプレーヤーやディスプレイなどの機器の性能／仕様／機能などによっても大きく異なりますので、本機を使用しない場合（信号を変換しない場合）と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆入力機器（例えばPCモニタ）の対応解像度やリフレッシュレートが、上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入力機器の対応解像度とリフレッシュレートが本機で対応可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆映像信号の劣化やゴーストの発生は使用するケーブルのグレード（下記参照）や使用環境やパソコンおよびディスプレイの性能やカスケード接続の有無などにより大きく異なることがあり、延長・分配後の映像品質の劣化については動作保証対象外といたします。
◆本機を複数台カスケード接続（連結接続）して使用したり、自身の動作保証距離を超えるケーブルで接続する場合は、動作保証外とさせていただきます。
◆配線の途中に変換アダプターなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別のパソコンや拡張ボード、AV機器に対する適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
