ビデオスケーラー（アナログRGB信号＋3.5mmステレオミニプラグ／光角形音声コネクタ ⇒ HDMI信号（DVI-Dシングルリンク）＋音声信号　スキャンコンバータ（映像信号変換器））

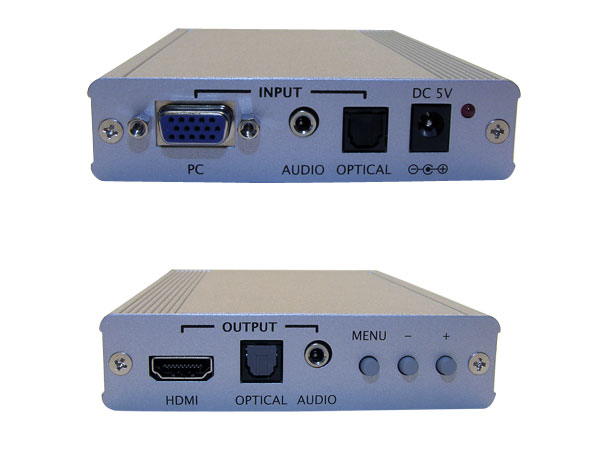

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

【商品概要】
CP-293は、アナログRGB映像信号と光角形コネクタのデジタル音声、および3.5mmステレオミニプラグのアナログ音声をHDMI信号に変換するビデオスケーラーです。
最大で1080p、またはWUXGA（1920×1080）までのアナログRGB信号およびデジタル／アナログのオーディオ信号を入力でき、480iから1080pまでのHDTV向け解像度、およびWUXGAまでのPC向け解像度のHDMI映像信号に変換し出力します。
205MHzまでの超広帯域に対応しており、HDMI出力はHDCPに準拠しています。また、アップスキャン／ダウンスキャンやノイズリダクションの他、様々な画像調整機能を自在にお使いいただけます。

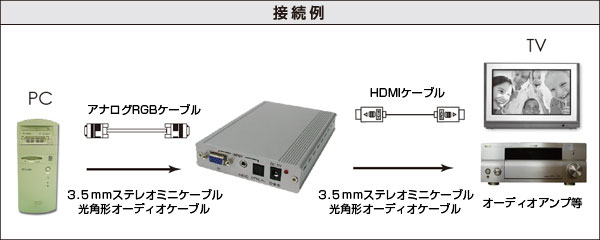

アナログRGBを備えたパソコンとその音声信号を、HDMI対応のモニタや液晶テレビで使用する場合などに便利です。
高画質高精細の映像信号を要する、プロフェッショナル向け用途や大画面テレビでの使用に最適です。

【特長】
●アナログRGB、コンポーネント、HDMIの各種映像信号を、最大1080pまたは1920×1080ピクセルまでのHDMI映像に変換。
●SXGA、UXGA、WUXGAといったパソコン用の解像度を、720P、1080i、1080PなどのHDTV向け解像度に変換し、液晶テレビなどに表示することが出来ます。
●HDTV向け解像度は50Hz、60Hzどちらのリフレッシュレートでも出力可能。
※480iは30×2（NTSC相当）、576iでは25×2（PAL相当）となります
●接続されたディスプレイ機器を検出し、最適な解像度を自動判別。
●さらに、PC向け、HDTV向け各種出力解像度を、OSDメニューから簡単に選択できます。
●光角形コネクタから入力したデジタル音声信号を、映像と共にHDMI出力することが可能。
●3.5mmステレオプラグから入力した音声信号を、光角形コネクタやHDMI端子から48KHz/16bitリニアPCM形式で出力可能。
●3.5mmステレオプラグおよび光角形コネクタから入力した音声信号を、無変換で出力することも可能（光コネクタに入力した音声信号を3.5mmステレオミニプラグから出力することはできません）
●HDMI1.2、HDCP1.1、DVI1.0の各規格に準拠。
●HDMI－DVI-Dシングルリンク変換ケーブルを使うことで、DVI-Dシングルリンクの入出力に対応します（変換されたDVI-D端子から音声出力することはできません）。
●画像品質をきめ細かく調整するためのOSDメニューを装備。
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●外形寸法 ： W 154mm×D 100mm×H 25mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼アナログオーディオケーブル（3.5mmステレオミニプラグ－RCAオスx2）1.8m・・・1本
▼アナログRGBケーブル（DsubHD15ピンオス－DsubHD15ピンオス）1.2m・・・1本
▼ACアダプタ（PSE認定済）・・・1個
▼リモコン・・・・1個

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
HDMIケーブル（Ver 1.3規格：カテゴリー2対応）
HDMIケーブル　長尺専用タイプ（Ver 1.3規格：カテゴリー2対応）
HDMI中継アダプタ
パネルマウント型 HDMI中継アダプタ
ディスプレイケーブル　［アナログRGB HD15pinオス－HD15pinオス］
ディスプレイケーブル　［極細タイプ、アナログRGB HD15pinオス－HD15pinオス］
オーディオケーブル（光デジタル） 光角型プラグ－光角型プラグ
オーディオケーブル　［ステレオミニプラグ（L型）－RCAオス×2］
オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニプラグ
長尺オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニプラグ　＜お取り寄せ 4～7営業日後出荷＞
オーディオケーブル 3.5mmステレオミニプラグ－3.5mmステレオミニジャック
※標準外の長さのケーブルも特注で製作できます。
※本機の出力をDVI-D端子のディスプレイやプロジェクター等に接続する場合は、本機出力ポートのHDMI端子に下記のHDMI-DVI変換ケーブルを使用して接続してください。
HDMI-DVI ケーブル（映像信号の伝送のみ）

【対応機種】
■対応入力機器　：　映像出力としてアナログRGB（DsubHD15ピン）端子、音声出力として3.5mmステレオミニジャック、または光角形コネクタを持つPC/AT互換パソコン、Macintoshシリーズ、その他映像／音響機器
■対応ディスプレイ機器　：　HDMI端子、またはDVI-D端子（シングルリンク）、ならびに音声入力として3.5mmステレオミニジャック、または光角形コネクタを持つを持つディスプレイおよびプロジェクターなどの映像／音響機器

【ご注意】
◆当コンバータは、HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器や、HDMI端子でパソコンの映像信号入力を共有している映像機器などでは、正常に動作しない場合があります。
◆本機はモノクロ映像信号の入出力には対応しておりません。
◆シンクオングリーン方式のアナログRGB信号入力には対応しておりません。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずパソコンとモニターを直接接続した場合の画像ほどの映像品質にはならないことを、予めご了承ください。
◆パソコン他の映像機器からの入力信号の特性や、表示するディスプレイの感度によって画像の劣化や表示不良を生じる可能性があります。
◆さらに、映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）は、使用するケーブルのグレードや使用環境、およびパソコンやDVDプレーヤーやディスプレイなどの機器の性能／仕様／機能などによっても大きく異なりますので、本機を使用しない場合（信号を変換しない場合）と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆入力機器（例えばPCモニタ）の対応解像度やリフレッシュレートが、上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入力機器の対応解像度とリフレッシュレートが本機で対応可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆本機がHDMI端子から出力可能な音声信号は、48KHz/16bit　リニアPCMのみとなります。このフォーマットに対応していない表示機器をご使用の場合、音声が正常に出ない場合があります。
◆映像信号の劣化やゴーストの発生は使用するケーブルのグレード（下記参照）や使用環境やパソコンおよびディスプレイの性能やカスケード接続の有無などにより大きく異なることがあり、延長・分配後の映像品質の劣化については動作保証対象外といたします。
◆本機を複数台カスケード接続（連結接続）して使用したり、5mを超えるケーブルで接続する場合は、動作保証外とさせていただきます。
◆配線の途中に変換アダプターなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別のパソコンや拡張ボード、AV機器に対する適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
