アナログRGB 信号 ⇒ DVI-Dシングルリンク 信号　ビデオスケーラ（映像信号変換器）

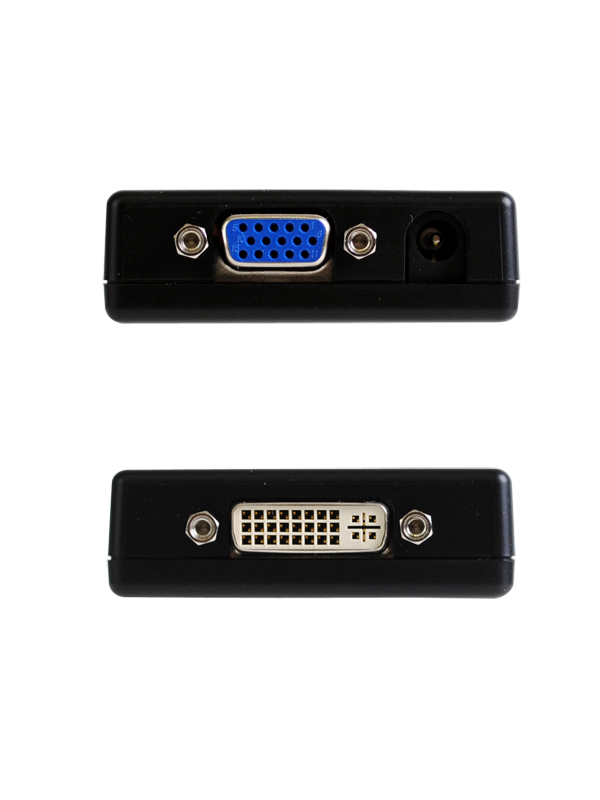

クリックすると拡大画像を見ることができます。 日本語マニュアル   前後面の写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
CP-300VDは、低コストのアップスキャンコンバーターです。
WUXGA（1920x1200@60Hz）までのアナログRGB信号をDVI-Dシングルリンク信号に変換します。
また、入力したアナログRGB信号の解像度を、VGA（640x480）～WUXGA（1920x1200@60Hz）に変換し出力することも可能です。

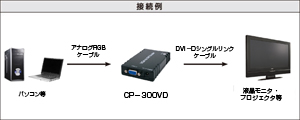

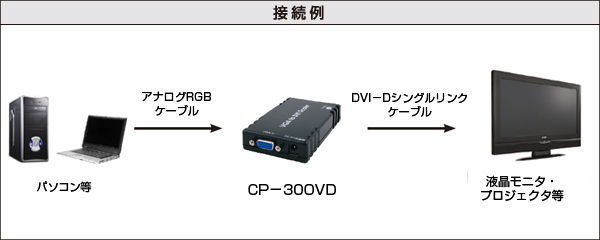

アナログRGB出力を備えたパソコンなどのビデオ出力を、DVI-D対応のPCモニターに表示する際などにお使いいただけます。

【特長】
●アナログRGB信号を、DVI-Dシングルリンク信号に変換します。
●入力されたアナログRGB信号の解像度を、VGA(640x480)からWUXGA（1920x1200@60Hz）まで自在に変換（アップスキャン・ダウンスキャンコンバート）可能
●シンプルな操作方法
●入力／出力解像度をディスプレイ上にOSD表示
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●手のひらサイズで場所をとりません。
●HDCP規格（High-bandwidth Digital Content Protection system）に準拠しております。
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●外形寸法 ： W 110mm×D 62mm×H 20mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ（PSE認定済、出力：DC5V 1A　入力：AC100V）・・・1個

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
DVIケーブル　DVIｰDオス（24+1pin）－DVI/Dオス（24+1pin）
ディスプレイケーブル　アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
ディスプレイケーブル　極細タイプ、アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
※5m以上のDVI ロングケーブルは特注にて製作いたします。
※下記のHDMI変換アダプタや変換ケーブルを使用することで、HDMI端子を持つディスプレイ・プロジェクター等にもご利用いただけます（ただしHDMI出力でのご使用は、弊社保証対象外となります）。
HDMIメス－DVI-Dオス（18+1：シングルリンク） 変換アダプタ
HDMI-DVI ケーブル（映像信号の伝送のみ）

【対応機種】
■対応ソース機器　：　アナログRGB端子持つPC/AT互換パソコン等
■対応ディスプレイ　：　DVI-D 端子（シングルリンク）を持つディスプレイおよびプロジェクター

【ご注意】
◆本製品は映像のみの変換を行います。音声の変換は行うことができません。
◆本機はシンクオングリーン方式およびH+V方式のアナログRGB信号の入力には対応しておりません。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずパソコンとモニターを直接接続した場合の画像ほどの映像品質にはならない場合があることを、予めご了承ください。
◆またパソコンやグラフィックカードからの入力信号の特性や表示するディスプレイの感度によっても画像の劣化や表示不良を生じる可能性もあります。
◆お使いのディスプレイやビデオカード構成によっては、Bypassモードで1360x768@60Hz入力時に1366x768@60Hz、1680x1050@60Hz入力時に1400x1050@60Hzとして出力される場合がありますが、不具合ではありません。
◆さらに、映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）は、使用するケーブルのグレードや使用環境、およびパソコンやディスプレイなどの機器の性能／仕様／機能などによっても大きく異なりますので、本機を使用しない場合（信号を変換しない場合）と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆入力機器（例えばPCモニタ）の対応解像度やリフレッシュレートが、本機が出力可能な上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入力機器の対応解像度とリフレッシュレートが本機で出力可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆また本機には表示エリアの大きさや位置を調節する機能はありません。表示エリアの大きさはお使いのディスプレイによって異なる場合があります。ディスプレイ側に調節機能を有する場合はその機能を使って調節してください。またディスプレイ側に調節機能が無い場合は、表示エリアの大きさや位置は固定となりますので、ご注意ください。
◆本機を複数台カスケード接続（連結接続）して使用したり、5mを超えるケーブルで接続する場合は、動作保証外とさせていただきます。
◆配線の途中に変換アダプターや他のスプリッター、セレクター、コンバーターなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別のパソコンや拡張ボード、AV機器に対する適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
