アナログRGB(VGA)信号⇒S端子 or コンポジットビデオ信号用 ダウンスキャンコンバーター（映像信号変換器）

アナログRGB(VGA)信号⇒S端子 or コンポジットビデオ信号用 ダウンスキャンコンバーター（映像信号変換器）
　　クリックすると拡大画像を見ることができます。
日本語マニュアル   接続ポートの写真
使用上の注意事項   保証規定

【商品概要】
CPT-385は、低コストのダウンスキャンコンバーターです。
VGA（640×480ピクセル・60Hz）から最大でUXGA（1600×1200ピクセル・60Hz）までのアナログRGB信号を、コンポジットビデオ信号またはS端子ビデオ信号（NTSCの場合480i、PALの場合576i）に変換します。
パソコンの映像信号をテレビに表示する際などに大変便利です。
プレゼンテーションや教育現場、リビングPC用途などで、パソコンの画面をテレビやビデオデッキ等に表示する際にお使いいただけます。

【特長】
●最大でUXGA（1600×1200ピクセル）までのアナログRGB信号を、コンポジット端子またはSビデオ端子のNTSCまたはPAL規格ビデオ信号に変換します。
●オーバースキャン、アンダースキャンの2通りの表示方式を選択可能
●切替スイッチにより、NTSCとPALどちらの信号規格でもビデオ出力できます。
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●手のひらサイズで場所をとりません。
●ドライバソフトウェア不要で、プラグアンドプレイによる簡単なインストールです。
●外形寸法 ： W 100mm×D 64mm×H 18.5mm

【付属品】
▼ACアダプタ（PSE認定済）・・・1個
▼ビデオケーブル RCAオス－RCAオス 1m・・・1本

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

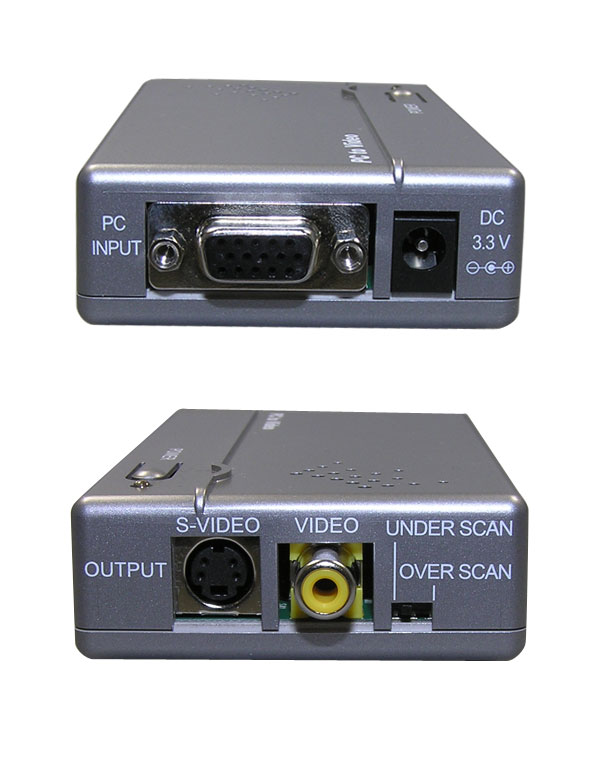

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
付属のケーブル以外に、下記が使用可能です。
ビデオケーブル　［コンポジット端子　RCAオス－RCAオス］
ビデオケーブル　［セパレート（S）端子　S端子オス－S端子オス （金メッキシェル）］
ディスプレイケーブル　［アナログRGB HD15pinオス－HD15pinオス］
ディスプレイケーブル　［極細タイプ、アナログRGB HD15pinオス－HD15pinオス］
※標準外の長さのケーブルも特注で製作できます。

【対応機種】

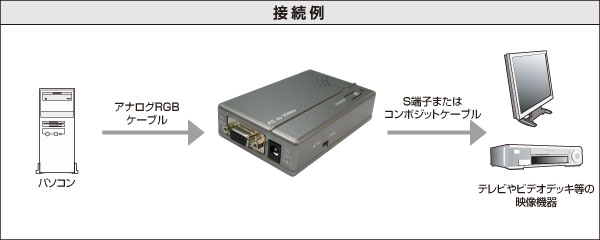

■対応ソース機器　：　アナログRGB（DsubHD15ピン）端子を持つパソコン・ビデオ機器など
■対応ディスプレイ機器　：　コンポジットビデオ端子またはSビデオ端子を持つテレビ、ビデオデッキなど


【映像入力停止時の挙動について】
一部のパソコンやOSには、一定時間動作がないなどの状態になると、アナログRGB信号の送出を停止するものがあります。このとき、お使いのテレビやグラフィックチップの仕様により、本機から乱れた画像がテレビに表示される場合があります。
この現象が発生した場合には、パソコンからの映像信号送出が止まる都度、本機の電源をOFFにしていただくか、テレビの電源を切るなどしてください。


【ご注意】
◆本製品は映像のみの変換を行います。音声の変換は行うことができません。
◆本機はモノクロ映像信号の入出力には対応しておりません。
◆パソコン他の映像機器からの入力信号の特性や、表示するディスプレイの感度によって画像の劣化や表示不良を生じる可能性があります。
◆さらに、映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）は、使用するケーブルのグレードや使用環境、およびパソコンやDVDプレーヤーやディスプレイなどの機器の性能／仕様／機能などによっても大きく異なりますので、本機を使用しない場合（信号を変換しない場合）と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆本機が出力可能な解像度は、入力解像度にかかわらず、480i（NTSCの場合）または576i（PALの場合）に限られます。このため、高解像度のアナログRGB画像を入力してお使いの場合、出力するテレビやビデオデッキ等の性能により、細かい文字や画像が見えづらくなる場合があります。
◆入力機器（例えばPCモニタ）の対応解像度やリフレッシュレートが、上記仕様に記載の解像度やリフレッシュレートに対応していることを必ずご確認ください。入力機器の対応解像度とリフレッシュレートが本機で対応可能なものでない場合は、本機を使用しても正常に表示することはできません。
◆また本機には表示エリアの大きさや位置を調節する機能はありません。表示エリアの大きさはお使いのディスプレイによって異なる場合があります。ディスプレイ側に調節機能を有する場合はその機能を使って調節してください。またディスプレイ側に調節機能が無い場合は、表示エリアの大きさや位置は固定となりますので、ご注意ください。
◆本機を複数台カスケード接続（連結接続）して使用したり、5mを超えるケーブルで接続する場合は、動作保証外とさせていただきます。
◆配線の途中に変換アダプターなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別のパソコンや拡張ボード、AV機器に対する適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

型番 タイプ 単価 数量 カート
CPT-385アナログRGB信号⇒S端子 or コンポジットビデオ信号用 ダウンスキャンコンバーター（映像信号変換器）¥ 14,200
(税込み ¥ 14,910)
まとめ買い見積依頼（50本以上）
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分～1時間ほどでお見積りを回答いたします。
