EMI対策　Dsubケーブル 25pin 丸ケーブル（メス－メス、♯4-40ショートネジ）　＜お取り寄せ 13～18営業日後出荷＞

図面（pdf）   使用コネクタ   検査基準   図面（dwg）   使用電線   RoHS適合書

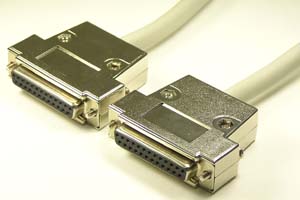

●両側にDsub 25pin メスコネクタを取り付けたDsubコネクタケーブルです。
●勘合固定ネジは、#4-40サイズのインチネジです。
●結線は全て 同一ピン番号どうしの全線ストレート結線 です。
●当ケーブルは、EMI対策(電磁妨害対策)として下記に示す各種の構造を採用しています。　⇒具体的な対策例の写真はこちら
●外部ノイズに強いニッケルメッキを施したメタライズ樹脂フードを採用。
●編組とアルミマイラの２重シールド構造で、かつツイストペア芯線の電線（UL2464、AWG28）を採用　⇒使用電線の写真はこちら。
●シールド線の処理は従来型の｢接触型の間接接地｣ではなく、コネクタの金属シェルに直接ハンダ付けする｢接合型接地｣を採用。
●電線を接続する全てのハンダ付け部分に収縮チューブを被せ、高い絶縁性を確保。
●また更なるEMI対策として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です。　なおこのケーブルには、 型番：FC-B のフェライトコアが適合します。
●高い導電性能と錆などの経時変化の少ない「金メッキ」コンタクトを採用しています。
●一般的な導通や外観検査だけでなく、絶縁／耐圧／瞬断の検査を行って出荷します （詳しくは商品写真の右横にある「検査基準」のリンクをご参照ください）。
●D-subコネクタフード用メスネジ金具を使用すれば、オスとメスのコネクタどうしを連結して使用することも可能です（連結例写真はこちら）。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
