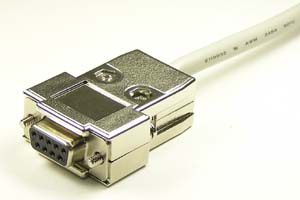

EMI 対策　Dsubケーブル 9pin 丸ケーブル（片側メス、♯4-40ショートネジ）

図面（pdf）   使用コネクタ   検査基準   図面（dwg）   使用電線   RoHS適合書

●片側にのみDsub 9pin メスコネクタを取り付けたDsubコネクタケーブルです。
●勘合固定ネジは、#4-40サイズのインチネジです。
●当ケーブルは、EMI対策(電磁妨害対策)として下記に示す各種の構造を採用しています。　⇒具体的な対策例の写真はこちら

◆外部ノイズに強いニッケルメッキを施したメタライズ樹脂フードを採用

◆編組とアルミマイラの２重シールド構造で、かつツイストペア芯線の電線（UL2464、AWG28）を採用　⇒使用電線の写真はこちら

◆シールド線の処理は従来型の｢接触型の間接接地｣ではなく、コネクタの金属シェルに直接ハンダ付けする｢接合型接地｣を採用

◆電線を接続する全てのハンダ付け部分に収縮チューブを被せ、高い絶縁性を確保

●また更なるEMI対策として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です。　なおこのケーブルには、 型番：FC-A のフェライトコアが適合します。
●高い導電性能と錆などの経時変化の少ない”金メッキ”コンタクトを採用しています。
●一般的な導通や外観検査だけでなく、絶縁／耐圧／瞬断の検査を行って出荷します （詳しくは商品写真の右横にある”検査基準”のリンクをご参照ください）。
●D-subコネクタフード用メスネジ金具を使用すれば、オスとメスのコネクタどうしを連結して使用することも可能です（連結例写真はこちら）。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

型番	タイプ	単価	数量	カート
D9S-M0050-CG	0.5m	¥ 510 (税込み ¥ 535)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
D9S-M0100-CG	1m	¥ 590 (税込み ¥ 619)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
D9S-M0150-CG	1.5m	¥ 610 (税込み ¥ 640)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
D9S-M0200-CG	2m	¥ 630 (税込み ¥ 661)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
D9S-M0250-CG	2.5m	¥ 700 (税込み ¥ 735)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
D9S-M0300-CG	3m	¥ 760 (税込み ¥ 798)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
D9S-M0400-CG	4m	¥ 900 (税込み ¥ 945)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
D9S-M0500-CG	5m	¥ 1,020 (税込み ¥ 1,071)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）
D9S-M1000-CG	10m	¥ 1,460 (税込み ¥ 1,533)	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49	まとめ買い見積依頼（50本以上）

■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分～1時間ほどでお見積りを回答いたします。
