ディスプレイケーブル＜DVI-D 延長ケーブル（シングルリンク＆デュアルリンク両用）＞ DVI-Dオス（24+1pin）－DVI-Dメス（24+1pin）

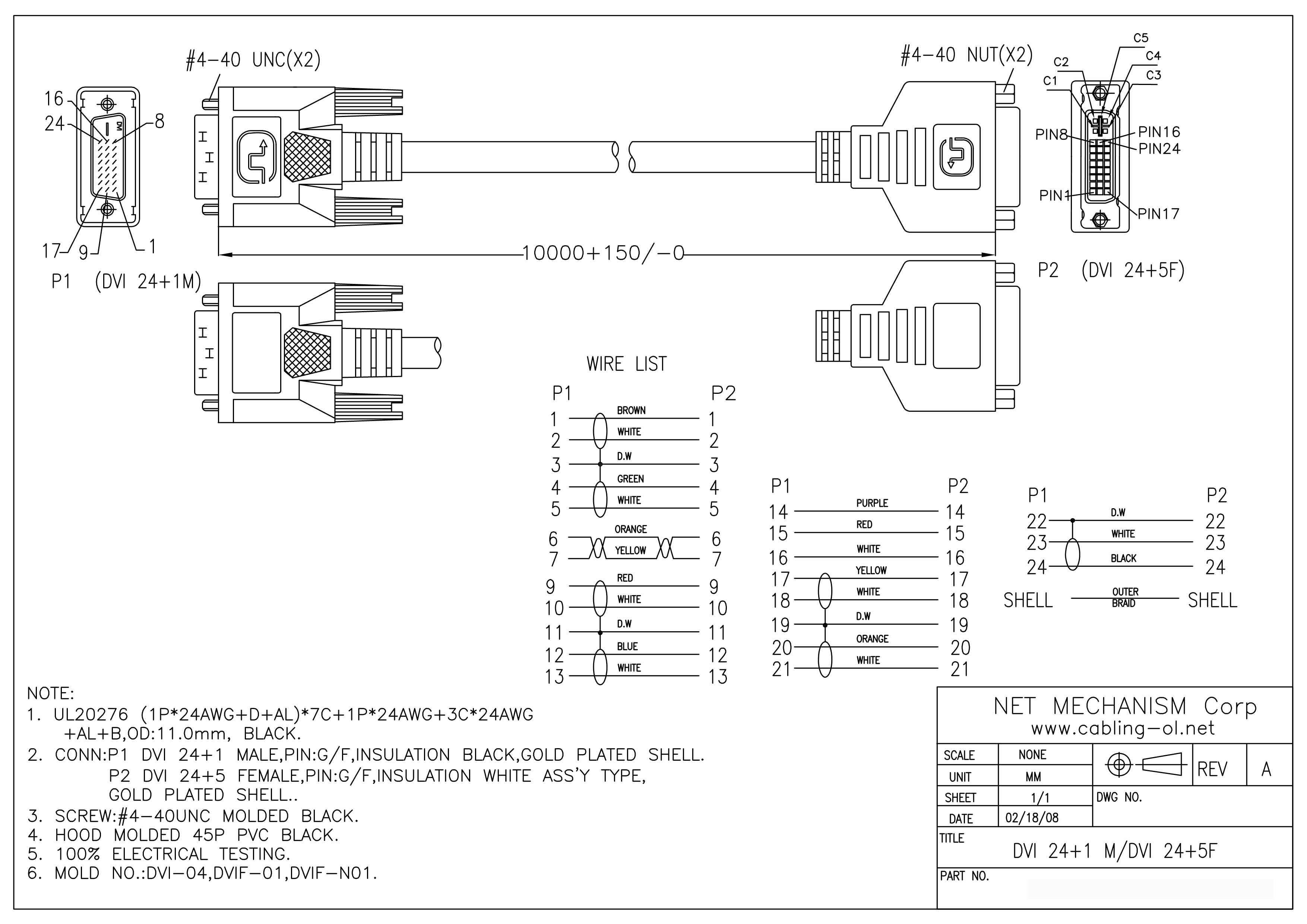

図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

●DVI-D（24＋1pin）ケーブルを中継・延長するためのデジタル映像信号専用のDVIケーブルです。
●デュアルリンクおよびシングルリンク両用です。
●解像度WQXGA（2560×1600ピクセル）までの映像信号を伝送可能です。
●UL規格認定（UL20276、AWG28）のDVI専用の2重シールド電線を使用しており、外来ノイズの干渉を受けにくい高信頼性のケーブルです。　⇒ 写真参照

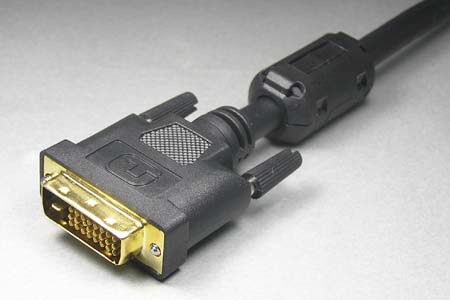

●EMI対策（電磁妨害対策）として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です（取付例の写真はこちら）。なおこのケーブルには、型番：FC-B のフェライトコアが適合します。
●当ケーブルの仕様上の最大伝送距離は、５メートルまでです。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
●この商品は＜お取り寄せ品＞のため、納期は概ね５～１５営業日後の出荷となります。

【ご注意】
◆DVI規格では、機器間の最大ケーブル長は5メートルまでとなっております。本ケーブルを使用して延長しても、延長後の合計長さが5メートルを超えると正常に動作しませんのでご注意ください（5mを超える長さのケーブルは特注で製作可能です。詳細は下記関連商品をご確認ください）。
◆当ケーブルの最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。
◆DVIオス型コネクタの14番ピンは＋5V信号の端子となっており、端子の高さは他の端子よりも多少低くなっておりますが（多少引っ込んだ並びとなっております）、この端子高さが低い状態は機能上必要な高さであり不良ではありませんので、予めご了承ください。
◆メスコネクタの勘合ネジを雄ネジに変更することはできません（特注非対応）ので、予めご了承ください。
◆メスコネクタのナット（雌ネジ）を取り外すことはできませんので、ご注意ください。またメスコネクタ側をパネルに取り付けて使用することもできませんので、予めご了承ください。

【関連商品】
●オスコネクタは、電線横引出しタイプ（勘合面から見て「右出し（写真）」と「左出し（写真）」）も特注で製作可能ですので、お問合せください（メスコネクタは横引出しの形状に変更することはできませんので予めご了承ください）。
●長さ5mを超えるケーブルも特注製作が可能です。上記の特注ケーブル見積依頼にてお問合せください。
◆ DVI-D デュアルリンク エクステンダー を利用して、当該DVIケーブルを接続すれば、最長45mまでの長距離伝送が可能になります。

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
