ディスプレイケーブル＜DVI-D　デュアルリンク　長尺タイプ＞ DVI-Dオス（24+1pin）－DVI-Dオス（24+1pin）

図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

●一般的なDVIケーブルの長さ制限の5メートルを超える長尺タイプのDVI-Dデュアルリンクケーブルです。
●DVI-D端子を持ち、デュアルリンクに対応したパソコンとディスプレイを接続するデジタル映像信号専用のDVI-Dケーブルです。
●解像度WQXGA（2560×1600ピクセル）までの映像信号を伝送可能です。
●5メートル以上の長尺用に特別に開発したUL規格認定（UL20276、AWG24）のDVI専用の2重シールド電線を使用しており、外来ノイズの干渉を受けにくい高信頼性のケーブルです。　⇒ 写真参照
●コネクタのシェルおよび端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。

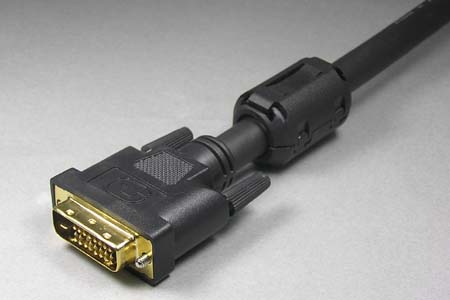

●EMI対策（電磁妨害対策）として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です（取付例の写真はこちら）。なおこのケーブルには、型番：FC-D のフェライトコアが適合します。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【関連商品】
◆電線横引出しタイプ（勘合面から見て「右出し（写真）」と「左出し（写真）」）も特注で製作可能ですので、お問合せください。
◆ DVI-D デュアルリンク エクステンダー を利用して、当該DVIケーブルを接続すれば、最長45mまでの長距離伝送が可能になります。

【ご注意】
◆下記標準長さ以外の特注製作も可能です。ただし当ケーブル単体での動作保証最大長さは【20mまで】となっております。また、中継アダプタのADP-DFDFを使用しても、当ケーブルを使用した延長は最大20メートルまでとなりますので、ご注意ください（20mを超える長さのケーブルについては下記をご参照ください）。
◆ただし、1080pやUXGA以上の解像度は帯域が非常に大きいため、1080pやUXGA以上の解像度でお使いの場合で距離が5mを超える場合には、ケーブル単体での動作は保証しておりません（エクステンダーやイコライザーなどの信号補正装置との併用をお奨めします）。
◆また、上記の高解像度での表示の場合以外にも、5mを超える長さの配線で、送受信信号の同期が取りにくい環境でのご使用や異なるメーカーの映像機器を接続する場合などで、正常な表示品質が確保できない場合には、エクステンダーやイコライザーなどの信号補正装置と併用してご使用ください。
◆長距離配線の際には、ケーブルに大きな引張力を掛けないように注意してください。無理に引っ張って敷設した場合、ケーブル内部で断線することがあります。
◆当ケーブルの最少曲げ半径は60mmです。半径60mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。
◆この長尺専用ケーブルは一般のケーブルに比べて柔軟性がありません。よって多頻度の挿抜などの頻繁にケーブルを曲げる操作は避けてください。
◆配管内や壁面内などに配線する場合は、配線のし直しなどが困難となる場合がありますので、配線を行う前に事前にケーブル単体での動作確認を行うようにしてください。
◆DVIオス型コネクタの14番ピンは＋5V信号の端子となっており、端子の高さは他の端子よりも多少低くなっておりますが（多少引っ込んだ並びとなっております）、この端子高さが低い状態は機能上必要な高さであり不良ではありませんので、予めご了承ください。

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
