ディスプレイケーブル＜DVI-D　デュアルリンク　ケーブル＞ DVI-Dオス（24+1pin）－DVI-Dオス（24+1pin）

クリックすると拡大画像を見ることができます。 図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

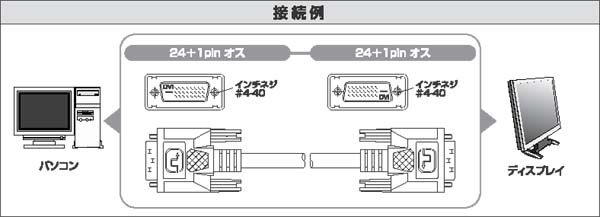

●DVI-D端子を持ち、デュアルリンクまたはシングルリンクに対応したパソコンとディスプレイを接続するデジタル映像信号専用のDVI-Dケーブルです。
●DVI-Dのデュアルリンクに対応しておりますので、高解像度用に最適です。
●解像度WQXGA（2560×1600ピクセル）までの映像信号を伝送可能です。
●UL規格認定（UL20276、AWG28）のDVI専用の2重シールド電線を使用しており、外来ノイズの干渉を受けにくい高信頼性のケーブルです。　⇒ 写真参照
●コネクタのシェルおよび端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●EMI対策（電磁妨害対策）として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です（取付例の写真はこちら）。なおこのケーブルには、型番：FC-B のフェライトコアが適合します。
●当ケーブルの仕様上の最大伝送距離は、５メートルまでです。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆DVI規格では、機器間の最大ケーブル長は5メートルまでとなっております。
◆当ケーブルの最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。
◆DVIオス型コネクタの14番ピンは＋5V信号の端子となっており、端子の高さは他の端子よりも多少低くなっておりますが（多少引っ込んだ並びとなっております）、この端子高さが低い状態は機能上必要な高さであり不良ではありませんので、予めご了承ください。

【関連商品】
●電線横引出しタイプ（勘合面から見て「右出し（写真）」と「左出し（写真）」）も特注で製作可能ですので、お問合せください。

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
