ディスプレイケーブル＜DVI-D　シングルリンク　長尺タイプ＞ DVI-Dオス（18+1pin）－DVI-Dオス（18+1pin）

図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

●10メートル以上の長尺タイプのDVI-Dシングルリンクケーブルです。
●DVI-D端子を持ち、シングルリンクに対応したパソコンとディスプレイを接続するデジタル映像信号専用のDVI-Dケーブルです。
●解像度UXGA（1600×1200ピクセル）までの映像信号を伝送可能です。
●5メートル以上の長尺用に特別に開発したUL規格認定（UL20276、AWG24）のDVI専用の2重シールド電線を使用しており、外来ノイズの干渉を受けにくい高信頼性のケーブルです。　⇒ 写真参照
●コネクタのシェルおよび端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。

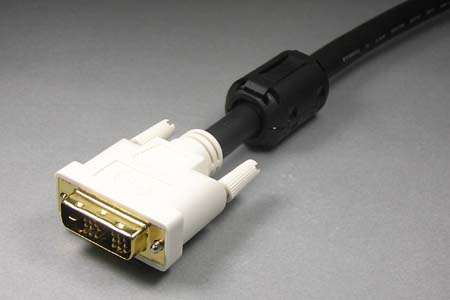

●EMI対策（電磁妨害対策）として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です（取付例の写真はこちら）。なおこのケーブルには、型番：FC-D のフェライトコアが適合します。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【関連商品】
◆電線横引出しタイプ（勘合面から見て「右出し（写真）」と「左出し（写真）」）も特注で製作可能ですので、お問合せください。
◆下記標準長さ以外の特注製作も可能です。ただし当ケーブルの動作保証最大長さは【20mまで】となっております。予めご了承ください。
◆20mを超える長さの配線には、 HDMI ＆DVI エクステンダー をご使用ください。最大45mまでの長距離伝送が可能です。なおHDMI ＆DVI エクステンダーをお使いいただくには、別途HDMI-DVI変換アダプタが必要です。

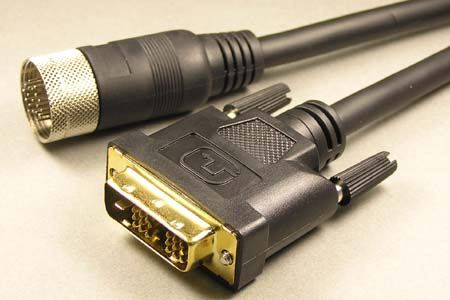

◆直径Φ18.5mmの丸型DINコネクタ（19pinオスまたはメス）を使用した中継延長型のDVI-Dケーブルも特注で製作可能です。

【ご注意】
◆長距離配線の際には、ケーブルに大きな引張力を掛けないように注意してください。無理に引っ張って敷設した場合、ケーブル内部で断線することがあります。
◆当ケーブルの最少曲げ半径は100mmです。半径100mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。
◆当該ケーブルは、アップル社マッキントッシュPCでの動作保証は行っておりません。
