ディスプレイケーブル＜DVI-D　シングルリンク　ケーブル＞ DVI-Dオス（18+1pin）－DVI-Dオス（18+1pin）

図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

●DVI-D端子を持ち、シングルリンクに対応したパソコンとディスプレイを接続するデジタル映像信号専用のDVI-Dケーブルです。
●解像度UXGA（1600×1200ピクセル）までの映像信号を伝送可能です。
●UL規格認定（UL20276、AWG28）のDVI専用の2重シールド電線を使用しており、外来ノイズの干渉を受けにくい高信頼性のケーブルです。　⇒ 写真参照
●コネクタのシェルおよび端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。

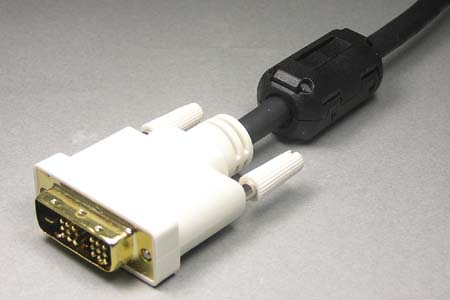

●EMI対策（電磁妨害対策）として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です（取付例の写真はこちら）。なおこのケーブルには、型番：FC-B のフェライトコアが適合します。
●当ケーブルの仕様上の最大伝送距離は、５メートルまでです。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆DVI規格では、機器間の最大ケーブル長は5メートルまでとなっております。
◆当ケーブルの最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。


【関連商品】
●電線横引出しタイプ（勘合面から見て「右出し（写真）」と「左出し（写真）」）も特注で製作可能ですので、お問合せください。
