DVI-Dシングルリンク エクステンダー:最大20m延長(映像信号延長器:UTP(LAN)ケーブル(1本)延長型)
![]() |
クリックすると拡大画像を見ることができます。
|
商品仕様の詳細や操作方法は、 日本語マニュアル(上記)でご確認ください。
【商品概要】
DVI-Dシングルリンク信号エクステンダー DE01Eは、安価なCAT5e以上の単線のUTP LANケーブルを使用して、DVI-Dシングルリンク信号(18+1pin)を最大20m(800x600@60Hz時)、または15m(1024x768@60Hz時)まで伝送可能なエクステンダーです。

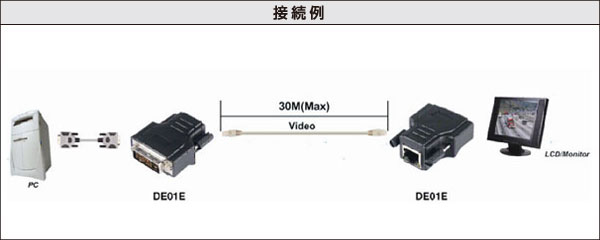

送信側と受信側の2台1セットで使用し、CAT5e以上のLANケーブル1本のみを使用するため、高価な長尺DVIケーブルを必要とせず、狭小な場所などへも容易に延長配線することが可能です。
ホームシアターや教育施設、公共施設など、高解像度の映像を長距離伝送する際に大変便利にご利用いただけます。
【特長】
●DVI-Dシングルリンク信号を、1本のCAT5e UTPケーブルで伝送(ただし、4芯(2ペア)のケーブルは使用できません。必ず8芯(4ペア)のLANケーブルを使用してください。また、ネットワークHUBなどと接続しイーサネット環境と混在させることはできません)。
●最大20mまでのデジタル映像の伝送が可能(なおHDCPには対応しておりませんので予めご了承ください)。
※解像度ごとの最大延長距離には違いがあります。詳細はこちらをご参照ください。
●DVI1.1規格に準拠
●小さくてコンパクトなデザインで、狭隘な場所での配線でも場所を取りません。
●特別なソフトウェアや電源は不要で、接続後直ちにお使いいただけます。
●外形寸法 : W 50mm×D 40mm×H 20mm
●商品は数量1のご注文で、送信側・受信側2台セットのお届けとなります。
●RoHS指令適合品 ⇒⇒適合判定基準は、こちらをご覧ください。
【仕様】
商品の仕様は、日本語マニュアル(写真横のリンク)に記載しておりますのでご確認ください。

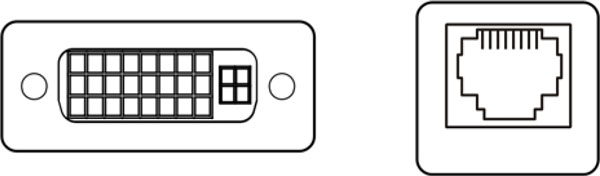

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。
【適合ケーブル】
DVI-Dシングルリンクケーブル DVI-Dオス(18+1pin)-DVI-Dオス(18+1pin)
ディスプレイケーブル<DVI-D シングルリンク 長尺タイプ> DVI-Dオス(18+1pin)-DVI-Dオス(18+1pin)
長尺用 カテゴリ 6 LANケーブル UTP ストレート結線(単線、グレー)
※15m以上の長距離の延長には単線仕様のUTPケーブルをお奨めします。
※標準外の長さのケーブルも特注で製作できます(詳しくはこちらをご覧ください)。
UTPケーブル用中継配線ボックス
※UTPケーブルの中継配線には、上記の配線ボックスが便利です。
【関連商品】
長距離のLANケーブルをスマートに配線するための各種の配線器具もご用意しております。
スナップイン中継コネクタ
AVコンセント(マルチメディア対応の壁面配線器具)
【対応機種】
■対応ソース機器 : DVI-Dシングルリンク端子を持つパソコン、グラフィックアダプタ、次世代DVDプレイヤーなど
■対応ディスプレイ : DVI-Dシングルリンク端子を持つ液晶ディスプレイ、プロジェクター、液晶テレビなど
【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください(写真横のリンクよりダウンロードしてごらん下さい)。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆HDCP(著作権保護技術)には対応しておりません。
◆本エクステンダーのDVI-D端子どうしを連結して使用することはできません(20mの延長を2セット連結して40m延長とするなどはできません)。
◆伝送する映像信号の解像度により最大延長距離が異なりますので、ご注意ください。
◆また、DVIコネクタにイコライザーやブースター等、別の延長装置を接続して使用することは出来ません。
◆延長用LANケーブルのには、カテゴリ5E以上の規格に対応したLANケーブルをご使用下さい。カテゴリ5以下のケーブルでは、延長可能距離や伝送可能な解像度において、十分な性能を発揮できないことがあります。
◆中継アダプタ等を用いて、2本以上のLANケーブルを連結して使用することはお避け下さい。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆映像信号の損失補償やノイズ補償の回路は内蔵しておりませんので、配線するLANケーブルの長さや品質により映像が劣化することがあります。なお、シールドタイプや単線導体を使ったLANケーブルを使用することで、ある程度の信号劣化を防ぐことができる場合があります。
◆個別の映像機器との適合性や接続性および相性などについては、動作保証対象外とさせていただき、サポートの対象外とさせていただきますので、予めご了承ください。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
※下記単価は数量1のご注文で、送信側・受信側2台セットでの価格となります。
| 型番 | タイプまたは長さ | 単価 | 数量 | カート |
|---|---|---|---|---|
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
