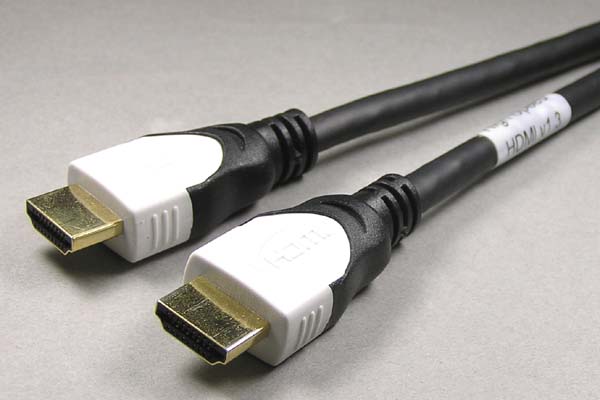

HDMIケーブル(Ver 1.3規格:カテゴリー2対応)

HDMIケーブル(Ver 1.3規格:カテゴリー2対応)
図面(pdf)   寸法公差   RoHS適合書
出荷検査   ピンアサイン

【お知らせ】
下記のケーブルは、在庫が無くなり次第、コネクタ部モールド形状が異なるケーブルに切替予定ですので、ご注意ください。
 ◆切替予定のケーブルの外観写真は、こちらをご覧ください。
 ◆ケーブル全体の図面はこちらをご覧ください。
 ◆コネクタモールド部分の形状図面はこちらをご覧ください。
なお、コネクタ部モールド形状の変更以外は、性能などの変更はありません。


●フルハイビジョン対応のHDMI Ver1.3規格(カテゴリー2)に適合したHDMIケーブルです(HDMI Ver1.3aやVer1.3bで規定されている性能も満足しております)。
●HDMI端子を持つデジタル高解像度テレビ(プラズマや液晶)、DVD/HDDレコーダ、プロジェクタなどを接続する映像信号専用の低価格なHDMIケーブルです。
●映像、音声、コントロールの各信号が1本のケーブルで伝送できます。
●解像度1080p(1920×1080p)までの映像信号を伝送可能です。
●3重シールド構造でHDMI専用のUL規格認定電線(UL20276、AWG28)を使用し、高い耐ノイズ性能を有しております。
●コネクタのシェルおよび端子には、触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●EMI対策(電磁妨害対策)として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です(取付例の写真はこちら)。なおこのケーブルには、型番:FC-B のフェライトコアが適合します。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆当ケーブルで使用している電線の仕様上の最大伝送距離は「5メートルまで」です。
また中継アダプタのADP-HFHFPADP-HFHFを使用しても、当ケーブルを使用した延長は最大5メートルまでとなりますので、ご注意ください。
5メートルを超える長さのケーブルには、長尺タイプのHDMI ケーブル、または、 HDMI &DVI エクステンダーをご検討ください。
◆当ケーブルの最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。

【関連商品】
下記の関連商品も合わせてご検討ください。
HDMI中継アダプタ
パネルマウント型 HDMI中継アダプタ
HDMI & DVI エクステンダー (HDMI & DVI-D信号の延長装置)

型番 タイプ 単価 数量 カート
DVD-2HDMIHDMI-020.6m¥ 1,500
(税込み ¥ 1,575)

まとめ買い見積依頼(50本以上)
DVD-2HDMIHDMI-030.9m¥ 1,650
(税込み ¥ 1,732)

まとめ買い見積依頼(50本以上)
DVD-2HDMIHDMI-061.8m¥ 2,100
(税込み ¥ 2,205)

まとめ買い見積依頼(50本以上)
DVD-2HDMIHDMI-103m¥ 2,500
(税込み ¥ 2,625)

まとめ買い見積依頼(50本以上)
DVD-2HDMIHDMI-154.5m¥ 3,000
(税込み ¥ 3,150)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
