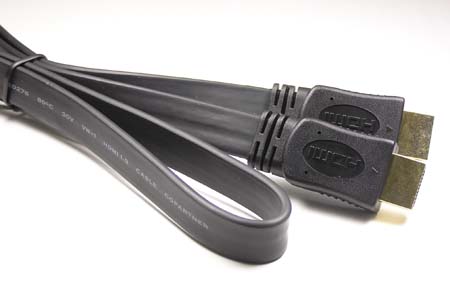

フラット型 HDMIケーブル（Ver 1.3規格、High Speed HDMI Cable、厚さ3mmフラットケーブル）

図面（pdf）   寸法公差   RoHS適合書   出荷検査   ピンアサイン

●フルハイビジョン対応のHDMI Ver1.3規格（High Speed HDMI Cable）に適合したHDMIケーブルです。
●厚さ3.0mmの薄型フラットケーブル（幅13mm）を使用したHDMIケーブルです。
●厚さ3.0mmの薄型フラットケーブルで、かつ最小曲げ半径20mmですので、狭隘な場所での配線に大変便利です（ケーブルを束ねた状態の事例写真はこちら）。
●また、幅13mmのフラットケーブルタイプですので、電線部分に両面テープを貼り付ければ、床や壁に簡単に固定することが可能です（ただし床やカーペットの下に配線する場合は、頻繁に人や台車などが通過する場所は避けてください。ケーブル断線の原因となります）。
●HDMI端子を持つデジタル高解像度テレビ（プラズマや液晶）、DVD／HDDレコーダ、プロジェクタなどを接続する低価格なＨＤＭＩケーブルです。
●解像度1080p（1920×1080p）、またはWUXGA（1920×1200ピクセル）までの映像信号を伝送可能です。
●フルHD 3D映像に対応しています（ただし当該機能に対応した機器が必要です）。
●オーディオリターンチャンネル（ARC）に対応しています（ただし当該機能に対応した機器が必要です）。
●4K×2K解像度に対応しています（ただし当該機能に対応した機器が必要です）。
●マルチチャンネルサラウンド（高音質デジタル音声信号）に対応しています（ただし当該機能に対応した機器が必要です）。
●コネクタのシェルおよび端子には、触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●HDMIコネクタ先端の大きさは、幅20.9／厚さ11.0／対角22.6mmです。φ22mmのCD管は通すことができませんので、予めご了承ください。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆当ケーブルで使用している電線の仕様上の最大伝送距離は「30メートルまで」です（ただしエクステンダーやイコライザーなどの延長装置と併用した場合です、併用せずケーブル単体での使用の場合の最大伝送距離は5mまでとなります）。
◆5mを超え30mまでの長さのケーブルは特注にて製作可能です。ただし、5m以上の長さのケーブルを使用する場合は、下記関連商品に示す【HDMI & DVI エクステンダー】の使用が必須となりますので、予めご了承ください。
◆当ケーブルの最少曲げ半径は40mmです。半径40mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。
◆HDMIコネクタはネジやラッチで固定するタイプのコネクタではなく、構造的に弱いコネクタです。したがって頻繁に挿抜を行うとコネクタ先端が破損する場合がありますので、多頻度の挿抜操作は避けるようにしてください。またコネクタ先端部は精密な構造となっておりますので、相手側コネクタに真っ直ぐに挿入しない場合も破損や断線となる場合がありますので、ご注意ください。
◆HDMIケーブルを通したコントロール信号やリンク信号などの映像信号以外の信号の送受信については、動作保証の対象外とさせていただきますので、予めご了承ください。

【関連商品】
下記の関連商品も合わせてご検討ください。
◆HDMI中継アダプタ
◆パネルマウント型 HDMI中継アダプタ

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
