HDMI-DVI ケーブル(映像信号の伝送のみ)

HDMI-DVI ケーブル(映像信号の伝送のみ)

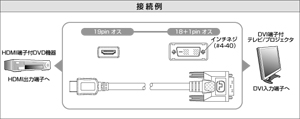

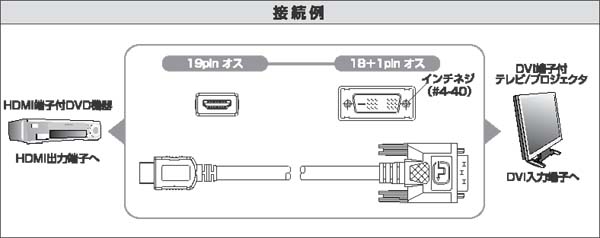

  クリックすると拡大画像を見ることができます。
図面(pdf)   出荷検査   ピンアサイン
図面(dwg)   寸法公差   RoHS適合書

●HDMI端子を持つデジタル高解像度テレビ(プラズマや液晶)、DVD/HDDレコーダ、プロジェクタなどと、DVI端子を持つデジタル画像機器とを接続する映像信号専用のHDMIDVIケーブル(DVI-Dシングルリンク信号)です。
●DVI-Dシングルリンク信号を伝送するケーブルですので、解像度UXGA(1600×1200ピクセル)までの映像信号を伝送可能です(WUXGA(1920×1200ピクセル)でもお使いいただけます)。
●また、フルHDの1080pまでの信号も伝送可能です。
●3重シールド構造でHDMI専用のUL規格認定電線(UL20276、AWG28)を使用し、高い耐ノイズ性能を有しております。
●DVIコネクタにはDVI-Dシングルリンク用(18+1pin)のオスコネクタを使用しております。
●コネクタのシェルおよび端子には、触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●HDMIコネクタ先端の大きさは、幅20.9/厚さ11.0/対角22.6mmです。φ22mmのCD管は通すことができませんので、予めご了承ください。
●EMI対策(電磁妨害対策)として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です(取付例の写真はこちら)。なおこのケーブルには、型番:FC-B のフェライトコアが適合します。
当ケーブルで使用している電線の仕様上の最大伝送距離は、5メートルまでです(下記の関連商品をご参照ください)。
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆当ケーブルの最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。
◆HDMIコネクタはネジやラッチで固定するタイプのコネクタではなく、構造的に弱いコネクタです。したがって頻繁に挿抜を行うとコネクタ先端が破損する場合がありますので、多頻度の挿抜操作は避けるようにしてください。またコネクタ先端部は精密な構造となっておりますので、相手側コネクタに真っ直ぐに挿入しない場合も破損や断線となる場合がありますので、ご注意ください。
◆DVIオス型コネクタの14番ピンは+5V信号の端子となっており、端子の高さは他の端子よりも多少低くなっておりますが(多少引っ込んだ並びとなっております)、この端子高さが低い状態は機能上必要な高さであり不良ではありませんので、予めご了承ください。

【関連商品】
下記の関連商品も合わせてご検討ください。
◆5mを超える長さのケーブルをご希望の場合は、長尺のHDMIケーブルHDMIメス/DVIオスの変換アダプタの組合せか、または長尺のシングルリンクDVIケーブルHDMIオス/DVIメスの変換アダプタの組合せの商品のご利用をご検討ください。
◆DVI コネクタ側は、電線横引出しタイプ(勘合面から見て「右出し(写真)」「左出し(写真)」)も特注で製作可能ですので、お問合せください。
HDMI中継アダプタ
パネルマウント型 HDMI中継アダプタ
HDMIメス-DVI-Dオス変換アダプタ
HDMIオス-DVI-Dメス変換アダプタ

型番 タイプまたは長さ 単価 数量 カート
DVD-HDMIDVI-061.8m¥ 1,700
(税込み ¥ 1,785)

まとめ買い見積依頼(50本以上)
DVD-HDMIDVI-103m¥ 2,000
(税込み ¥ 2,100)

まとめ買い見積依頼(50本以上)
DVD-HDMIDVI-154.5m¥ 2,500
(税込み ¥ 2,625)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
