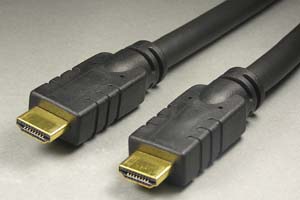

HDMIケーブル　長尺専用タイプ（Ver 1.2a規格：カテゴリー1対応）

図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

当該ケーブルは生産中止（販売中止）です。

●10メートル以上の長尺タイプのHDMIケーブルです。
●HDMI端子を持つデジタル高解像度テレビ（プラズマや液晶）、DVD／HDDレコーダ、プロジェクタなどを接続する映像信号専用のケーブルです。
●映像、音声、コントロールの各信号が1本のケーブルで伝送できます。
●Ver 1.2a規格（カテゴリー1）に適合したケーブルです。
●解像度 1080i （1920×1080i）までの映像信号を伝送可能です。
●5メートル以上の長尺用に特別に開発した3重シールド構造でHDMI専用のUL規格認定電線（UL20276、AWG24）を使用し、高い耐ノイズ性能を有しております。
●従来に比べてコネクタ部分がスリムになっておりますので（最大幅22.3mm）、配管内配線、壁面内配線、天井配線、床下配線などによる長距離配線も可能です。なお、配管内径または配線隙間幅寸法は 25mm以上が必要です。またケーブルの最小曲げ半径は、20cm（200mm）ですので、ご注意ください。
●コネクタのシェルおよび端子には、触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。

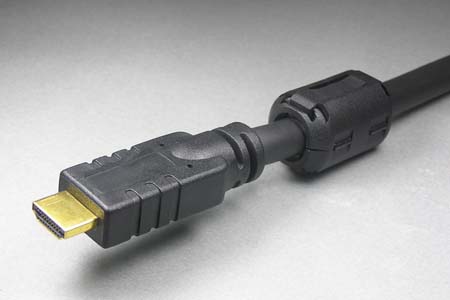

●EMI対策（電磁妨害対策）として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です（取付例の写真はこちら）。なおこのケーブルには、型番：FC-D のフェライトコアが適合します。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆フルハイビジョンの映像信号伝送には、HDMI 1.3規格のケーブル（長尺用）をお奨めします。
◆下記標準長さ以外の特注製作も可能です。ただし当ケーブルの動作保証最大長さは【20mまで】となっております。また、中継アダプタのADP-HFHFやPADP-HFHFを使用しても、当ケーブルを使用した延長は最大20メートルまでとなりますので、ご注意ください。
◆20mを超える長さの配線には、 HDMI ＆DVI エクステンダー をご使用ください。最大45mまでの長距離伝送が可能です。
◆長距離配線の際には、ケーブルに大きな引張力を掛けないように注意してください。無理に引っ張って敷設した場合、ケーブル内部で断線することがあります。
◆当ケーブルの最少曲げ半径は100mmです。半径100mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。
◆HDMIケーブルを通してコントロール信号などの映像信号以外の信号を送受信する機器に接続する場合は正しく表示できない場合がありますので、予めご了承ください。

【関連商品】
下記の関連商品も合わせてご検討ください。
◆HDMI中継アダプタ
◆パネルマウント型 HDMI中継アダプタ
◆HDMI & DVI エクステンダー （HDMI & DVI-D信号の延長装置）

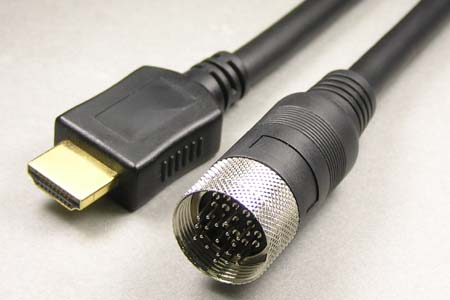

◆直径Φ18.5mmの丸型DINコネクタを使用した中継延長ケーブルも特注で製作可能です。
