HDMIケーブル　（Ver 1.2a規格：カテゴリー1対応）

クリックすると拡大画像を見ることができます。 図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

当該ケーブルは生産中止方向です。

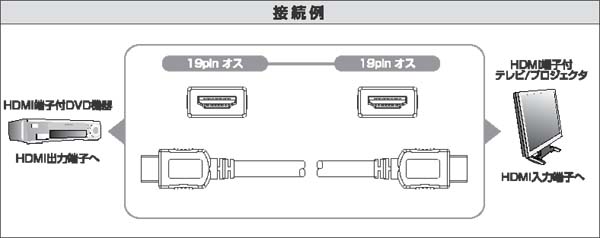

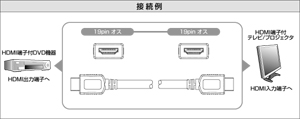

●HDMI端子を持つデジタル高解像度テレビ（プラズマや液晶）、DVD／HDDレコーダ、プロジェクタなどを接続する映像信号専用のケーブルです。
●映像、音声、コントロールの各信号が1本のケーブルで伝送できます。
●Ver 1.2a規格（カテゴリー1）に適合したケーブルです。
●解像度 1080i （1920×1080i）までの映像信号を伝送可能です。
●3重シールド構造でHDMI専用のUL規格認定電線（UL20276、AWG28）を使用し、高い耐ノイズ性能を有しております。
●コネクタのシェルおよび端子には、触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。

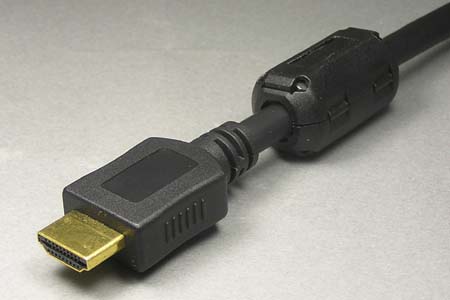

●EMI対策（電磁妨害対策）として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です（取付例の写真はこちら）。なおこのケーブルには、型番：FC-B のフェライトコアが適合します。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆フルハイビジョンの映像信号伝送には、HDMI 1.3規格のケーブルをお奨めします。
◆当ケーブルで使用している電線の仕様上の最大伝送距離は「５メートルまで」です。
また中継アダプタのADP-HFHFやPADP-HFHFを使用しても、当ケーブルを使用した延長は最大５メートルまでとなりますので、ご注意ください。
５メートルを超える長さのケーブルには、長尺タイプのHDMI ケーブル、または、 HDMI ＆DVI エクステンダーをご検討ください。
◆当ケーブルの最少曲げ半径は75mmです。半径75mm以下で曲げた場合はケーブル内部で断線が発生する可能性がありますので、ご注意ください。
