DVI -Dエクステンダー（DVI イコライザー） ： 最大45m延長 （DVI-D信号の延長装置）

クリックすると拡大画像を見ることができます。 図面（PDF）   使用上の注意事項     日本語マニュアル   保証規定

【商品概要】
一般的なDVI-Dケーブルの最大のケーブル長さは5m程度までと規定されておりますが、このDVI-Dエクステンダー「DVI-EX」は、長距離伝送におけるDVI-Dケーブルの損失を補償し、最大で45mまでのケーブルを使った長距離伝送を行うブースト機能を持ったアダプタです。
DVI-Dデュアルリンクに対応し、最大でWQXGA (2560×1600)または1080pまでの高解像度画像が伝送できます。

【特長】
●DVI-Dケーブルの長さを最大45mまで延長できます。
※DVI-I、DVI-A信号には対応しておりません。
●DVI-Dデュアルリンクに対応。
●最大でWQXGA (2560×1600)、または1080pまでの高解像度画像が伝送できます。
●HDMI-DVI変換アダプタを使用すれば、HDMI信号も延長することが可能です（ただし音声信号の伝送はできません）。
●小さくてコンパクトなデザインで、狭隘な場所での配線でも場所を取りません。
●長距離での損失補償回路を内蔵。
●DVI 1.0規格対応。
●暗号化規格HDCP（High-bandwidth Digital Content Protection system）に対応。
●特別なソフトウェアのインストールは不要。
●外形寸法 ： W 41mm×D 30.8mm×H 12.6mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
ディスプレイケーブル＜DVI-D　シングルリンク　ケーブル＞ DVI-Dオス（18+1pin）－DVI-Dオス（18+1pin）

ディスプレイケーブル＜DVI-D　シングルリンク　長尺タイプ＞ DVI-Dオス（18+1pin）－DVI-Dオス（18+1pin）

ディスプレイケーブル＜DVI-D　デュアルリンク　ケーブル＞ DVI-Dオス（24+1pin）－DVI-Dオス（24+1pin）
ディスプレイケーブル＜DVI-D　デュアルリンク　長尺タイプ＞ DVI-Dオス（24+1pin）－DVI-Dオス（24+1pin）
ディスプレイケーブル＜DVI-D中継ケーブル＞ DVI-Dオス（24+1pin）－DVI-Dメス（24+1pin）
HDMIメス－DVI-Dオス（18+1：シングルリンク） 変換アダプタ
HDMIオス－DVI-Dメス（24+1：シングルリンク） 変換アダプタ
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　DVI-D端子を持つパソコンやDVDプレーヤーなど
■対応ディスプレイ　：　DVI-D端子を持つ液晶ディスプレイおよび液晶テレビおよびプラズマディスプレイ

【ご注意】
◆本エクステンダーを2台以上連結して使用することはできません（つまり2台以上連結して45m以上に延長することはできません）。
◆延長距離が20m以上になる場合は、必ず長尺用の専用ケーブルを使用してください（長尺用ではない一般のケーブルでは20mまでしか延長できません）。

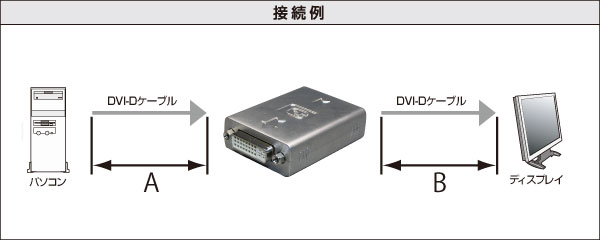

◆デュアルリンクにて30m以上延長する場合、本機をソース機器から20m～25m程度のところに位置するよう設置してください。なお、本機～モニタ機器までは最大20mまでのケーブルを使用可能です（長尺専用ケーブルをご使用下さい）。
◆全てのDVI-DポートやHDMIポートへの接続を保証するものではありません。
◆DVI-IおよびDVI-A信号には対応しておりません。
◆本機には映像品質を向上させる機能や映像品質の劣化を改善する機能を備えておりますが、延長した映像信号の映像品質はソース機器とTVなどのモニター機器とを短距離で直接接続した場合に比べて劣化します。
◆HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器や、HDMI端子でパソコンの映像信号入力を共有している映像機器などでは、正常に動作しない場合があります。
◆映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）は、使用するケーブルのグレード（下記参照）や使用環境、およびソース機器とTVなどのモニター機器の性能／仕様／機能などによっても大きく異なり、延長しない場合と同等の状態で表示することはできません。延長後の映像品質の劣化については動作保証対象外といたします。
◆液晶モニタやPCとの配線の途中に変換アダプタや中継アダプタなど他の配線部材を介しての接続に対しては動作確認および動作保証しておりません。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。また接続するパソコンやディスプレイのハードウェアやソフトウェアの性能および仕様によっても表示できない解像度がありますので予めご了承ください。
◆使用するケーブルにより映像信号の劣化度合いは大きく異なります。使用するケーブルは当マニュアルに掲載している弊社の標準ケーブルやその長さを変更した特注ケーブルなどの高品質な複合同軸ケーブルを推奨します。
◆個別のAV機器に対する適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
