DVI -Dエクステンダー（DVI イコライザー、デュアルリンク対応） ： 最大45m延長 （DVI-Dデュアルリンク信号の延長装置）

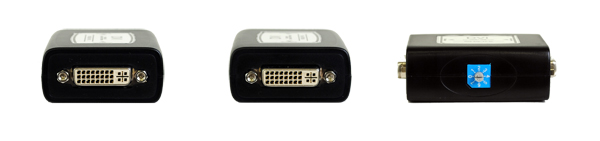

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
一般的なDVI-Dケーブルの最大のケーブル長さは5m程度までと規定されておりますが、このDVI-Dエクステンダー「DVIDD-EQEX-DL」は、長距離伝送におけるDVI-Dケーブルの損失を補償し、最大で45mまでのケーブルを使った長距離伝送を行うブースト機能を持ったアダプタです。
DVI-Dデュアルリンクに対応し、最大でWQXGA (2560×1600)@60Hzまでの高解像度画像が伝送できます。

【特長】
●DVI-Dデュアルリンク用ケーブルの長さを最大45mまで延長できます。
※DVI-I、DVI-A信号には対応しておりません。
●DVI-D規格のデュアルリンクに対応。
※DVI-Dシングルリンクにもお使いいただけます。
●最大でWQXGA (2560×1600)@60Hzの高解像度画像が伝送できます。
●小さくてコンパクトなデザインで、狭隘な場所での配線でも場所を取りません。
●長距離での損失補償回路を内蔵。
●DVI 1.1規格対応。
●暗号化規格HDCP（High-bandwidth Digital Content Protection system）バージョン1.2に対応。
●特別なソフトウェアのインストールは不要。
●外形寸法 ： W 61mm×D 51mm×H 24mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【付属品】
▼ACアダプタ（PSE認定済、入力：100-240V 50/60Hz・出力：5V 2A）・・・1個

【適合ケーブル】
ディスプレイケーブル＜DVI-D　デュアルリンク　ケーブル＞ DVI-Dオス（24+1pin）－DVI-Dオス（24+1pin）
ディスプレイケーブル＜DVI-D　デュアルリンク　長尺タイプ＞ DVI-Dオス（24+1pin）－DVI-Dオス（24+1pin）
ディスプレイケーブル＜DVI-D中継ケーブル＞ DVI-Dオス（24+1pin）－DVI-Dメス（24+1pin）
HDMI－DVIケーブル（一般用）
HDMIオス－DVI-Dメス変換アダプタ
※ただし、HDMI→DVI変換アダプタや変換ケーブル等を使用し、HDMI対応機器で使用する場合には、動作保証対象外となりますのでご注意ください。
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　DVI-Dデュアルリンク端子を持つパソコンなど
■対応ディスプレイ　：　DVI-Dデュアルリンク端子を持つ液晶ディスプレイおよび液晶テレビおよびプラズマディスプレイ

【ご注意】

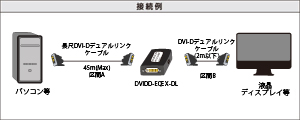

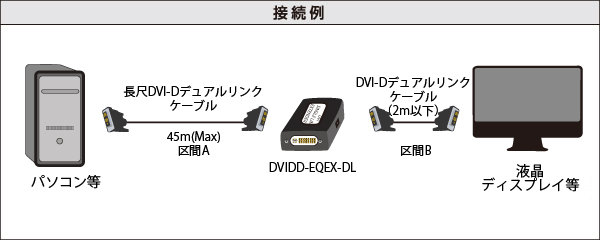

◆本エクステンダーを使用して最長45mの延長が可能となるのは、上記【接続例】に記載の「A」の場所に弊社のDVI-Dデュアルリンクケーブル（長尺用）を使用した場合に限ります。他のケーブルを使用した場合は、最長45m延長の保証の対象外となりますので、予めご了承ください。また、シングルリンク用ケーブルを使用した場合、デュアルリンク信号の伝送はできません（シングルリンク対応相当の解像度が上限となります）
◆本エクステンダーを2台以上連結して使用することはできません（つまり2台以上連結して45m以上に延長することはできません）。
◆延長距離が20m以上になる場合は、必ず長尺用の専用ケーブルを使用してください（長尺用ではない一般のケーブルでは20mまでしか延長できません）。
◆本機を使用した場合の最大延長距離は45mですが、接続ケーブルの長さには制限がありますのでご注意ください。ディスプレイやテレビに接続するケーブルの長さ（上記接続例の「B寸法」）は、2メートル以内でなければなりませんので、ご注意ください。
◆本機は8ビットカラー映像のみ対応しております。10bit/12bitカラーではご使用いただけません。
◆本機には音声信号の伝送機能はありません。
◆HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器では、正常に動作しない場合があります。
◆ディスプレイや再生機器との配線の途中に変換アダプタや中継アダプタなど他の配線部材を介しての接続に対しては動作確認および動作保証しておりません。
◆他のエクステンダー、分配器、切替器等との併用については、動作確認および動作保証しておりません。
◆ご購入前に写真右横にあるリンクの「使用上の注意事項」を必ずご確認ください。
◆本機には日本語マニュアルは添付されておりません。日本語マニュアルは上記写真右横リンクの「日本語マニュアル」よりダウンロードしてご利用ください。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずパソコンとモニターを直接接続した場合の画像ほどの映像品質にはならない場合があることを、予めご了承ください。
◆延長する長さや周辺環境やその他の要因によって、画像の乱れやノイズが表示されることがあります。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。詳しくは本機のマニュアルをご確認ください。また接続するパソコンやディスプレイのハートウェアやソフトウェアの性能および仕様によっても表示できない解像度がありますのでご了承ください。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
