DVI-Dシングルリンク　エクステンダー（最大60m）・4分岐または2分岐スプリット機能内蔵タイプ（分配機能付き映像信号延長器：UTP（LAN）ケーブル（１本）延長型）

クリックすると拡大画像を見ることができます。 解像度別延長距離       保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（下記）でご確認ください。

【商品概要】
DVI-DクステンダーDVIEX-UTP-4SP/2SPおよびDVIEX-UTPACT-RX/UTPPSV-RXは、安価なUTP CAT6以上のLANケーブルを用いて、DVI-Dシングルリンク信号を、800×600（SVGA）時に最長60mまで、1920×1080/60p時に最長30mまで、最大2分岐または4分岐して長距離伝送できます。
※商品は送信側装置（DVIEX-UTP-4SP、DVIEX-UTP-2SP）と受信側装置（DVIEX-UTPACT-RX、DVIEX-UTPPSV-RX）を個別にご注文ください。
DVIEX-UTP-4SPおよびDVIEX-UTP-2SPは送信・分配装置（トランスミッター）で、DVIEX-UTPACT-RXおよびDVIEX-UTPPSV-RXは受信側装置（レシーバー）です。
またDVIEX-UTPACT-RXは電源供給が必要なアクティブ型、DVIEX-UTPPSV-RXは電源不要のパッシブ型受信装置で、受信装置の種類によって伝送できる最大距離が異なります（詳しくは上記写真右横の『解像度別延長距離』のリンク先をご参照ください）。

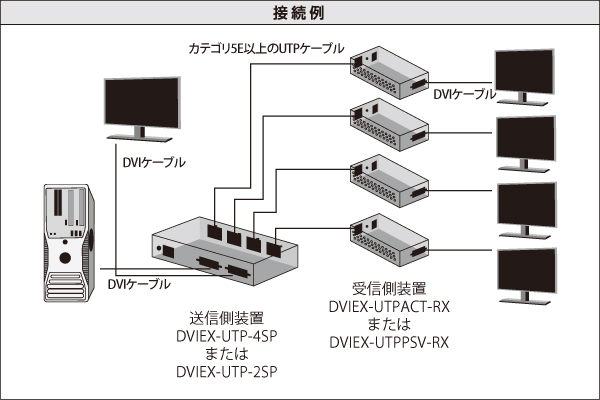

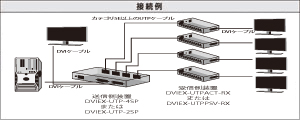

DVIEX-UTP-4SPは受信側装置を最大で4台まで増設し、分配機能と遠距離伝送の両方を実現することが可能です（ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。

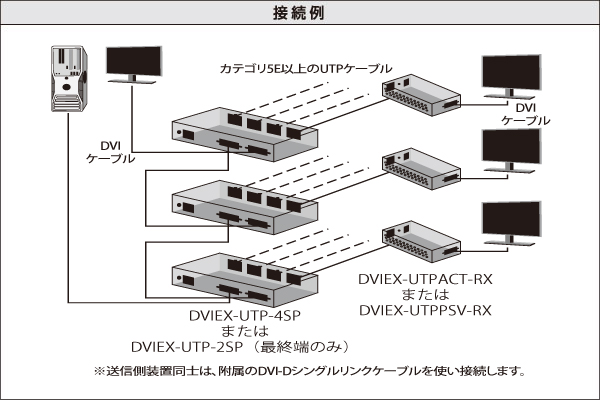

さらに、DVIEX-UTP-4SPのOutputポートから出力される映像信号を、別のDVIEX-UTP-4SPのInputポートに入力するデイジーチェーン接続が可能なため（3台まで）、接続する受信側装置を最大12まで増やすことが可能です。
また、DVIEX-UTP-4SPにはPCの設置場所にもディスプレイを設置できるようLocalアウトプットポートを装備しております。
生産管理システムや教育施設、公共施設、展示会場など、高解像度のPC映像を、複数に分配しつつ長距離伝送する際に最適です。

【特長】
●DVI-Dシングルリンク信号を、800×600（SVGA）で最大60m、1080/60p（1920×1080）で最大30mまで延長します（受信側にDVIEX-UTPACT-RX使用時）。
※WUXGA（1920x1200）には対応しておりません（詳しくは上記商品写真右横の『解像度別延長距離』をご確認ください）。
●DVI-Dシングルリンク信号を、1本のCAT6 UTPケーブルで伝送。
●パソコン等から入力した映像を、最大で2分岐または4分岐して表示することが可能（デイジーチェーン接続で最大12分岐まで可能）。
●DVI1.0規格に準拠
●HDCP1.2対応（受信側にDVIEX-UTPACT-RX使用時）
※電源不要タイプのDVIEX-UTPPSV-RXは、HDCP信号に対応しておりませんのでご注意ください。
●安価なカテゴリ6以上のLANケーブルで延長が可能（ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。
●送信側装置のDVIEX-UTP-4SPにはDVI-Dシングルリンク信号の出力ポートを装備しており、PC設置場所にもディスプレイを設置することができます。
●DVIEX-UTP-4SPのOutputポートを、別の送信側装置（DVIEX-UTP-4SPまたはDVIEX-UTP-2SPのInputポートに接続（デイジーチェーン接続）し、受信側装置送信側装置への最大分岐数を12まで増やすことができます。
●受信側装置DVID-UTPACT-RXは、イコライザー調整スイッチで伝送距離に合わせて信号を最適な画像に調整できます。
●ドライバソフトウェアなどのインストールは不要で、接続後直ちにお使いいただけます。
●外形寸法
　DVIEX-UTP-4SP（送信側装置・4分岐タイプ） ： W 128mm×D 100mm×H 30mm
　DVIEX-UTP-2SP（送信側装置・2分岐タイプ） ： W 93mm×D 64mm×H 27mm
　DVIEX-UTPACT-RX（受信側装置・電源供給タイプ） ： W 92mm×D 64mm×H 26mm
　DVIEX-UTPPSV-RX（受信側装置・電源不要タイプ） ： W 55mm×D 34.5mm×H 24mm　ケーブル部分長さ25cm（コネクタ含まず）
●商品は送信側（ローカルユニット）と受信側（リモートユニット）を個別にご注文ください（送受信のセット販売ではありません）。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
各機種の下記日本語マニュアルをご参照ください。

【仕様】
商品の仕様は、下記日本語マニュアルに記載しておりますのでご確認ください。
本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【本体外観写真】

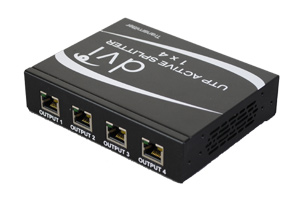

　DVIEX-UTP-4SP（分配機能付き送信側装置・4分岐タイプ）

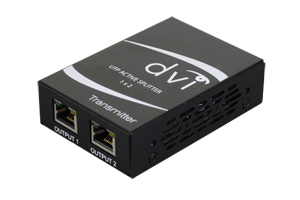

　DVIEX-UTP-2SP（分配機能付き送信側装置・2分岐タイプ）

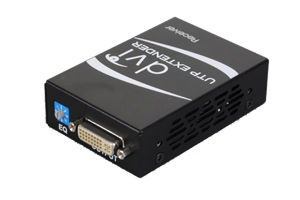

　DVIEX-UTPACT-RX（受信側装置・電源供給アクティブタイプ）

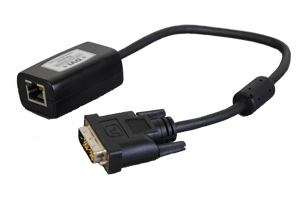

　DVIEX-UTPPSV-RX（受信側装置・電源不要パッシブタイプ）

【日本語マニュアル】
　DVIEX-UTP-4SP（分配機能付き送信側装置・4分岐タイプ）
　DVIEX-UTP-2SP（分配機能付き送信側装置・2分岐タイプ）
　DVIEX-UTPACT-RX（受信側装置・電源供給アクティブタイプ）
　DVIEX-UTPPSV-RX（受信側装置・電源不要パッシブタイプ）

【使用上の注意事項】
　DVIEX-UTP-4SP（分配機能付き送信側装置・4分岐タイプ）
　DVIEX-UTP-2SP（分配機能付き送信側装置・2分岐タイプ）
　DVIEX-UTPACT-RX（受信側装置・電源供給アクティブタイプ）
　DVIEX-UTPPSV-RX（受信側装置・電源不要パッシブタイプ）

【接続ポートの写真】

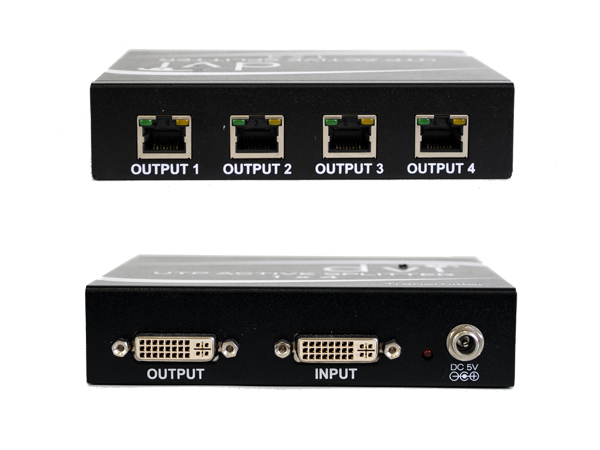

　DVIEX-UTP-4SP（分配機能付き送信側装置・4分岐タイプ）

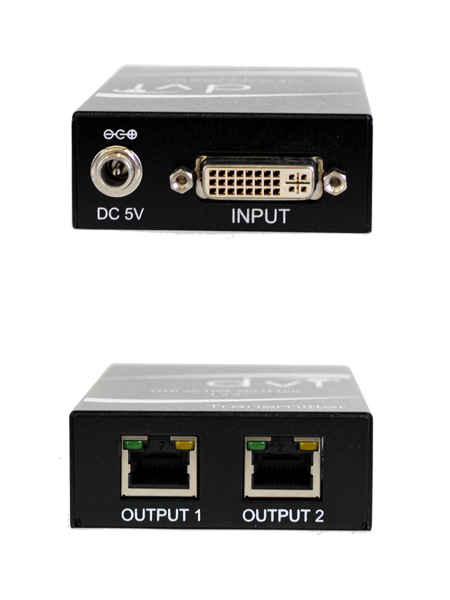

　DVIEX-UTP-2SP（分配機能付き送信側装置・2分岐タイプ）

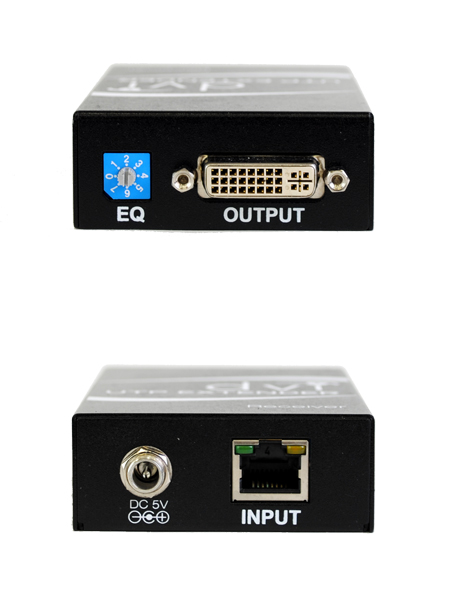

　DVIEX-UTPACT-RX（受信側装置・電源供給アクティブタイプ）

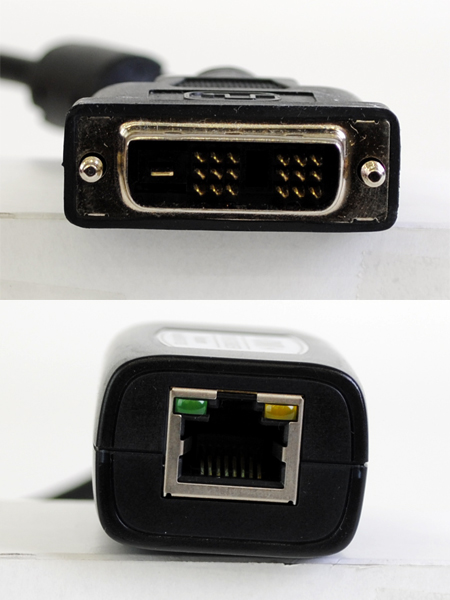

　DVIEX-UTPPSV-RX（受信側装置・電源不要パッシブタイプ）

【適合ケーブル】
DVI-Dシングルリンクケーブル DVI-Dオス（18+1pin）－DVI-Dオス（18+1pin）
長尺用カテゴリ ６ LANケーブル 　［UTP ストレート結線（単線、グレー）］
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　DVI-Dシングルリンク端子持つパソコン、グラフィックアダプタ、次世代DVDプレイヤーなど
■対応ディスプレイ　：　DVI-Dシングルリンクを持つ液晶ディスプレイ、プロジェクター、液晶テレビなど

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（文中のリンクよりダウンロードしてご覧ください）。
◆延長するケーブルのUTPケーブル（LANケーブル）には、必ずCAT6以上の芯線太さAWG24以上で単線（Solid）タイプのケーブルを使用してください（CAT6未満の性能やより線タイプのケーブルでは正常な性能を発揮する保証はできません）。
◆本機の日本語マニュアルや接続例などにはCAT5eケーブルも使用可能との表現がありますが、CAT6未満の性能やより線タイプのケーブルでは正常な性能を発揮する保証はできませんので予めご了承ください（CAT5e以下の電線では電線の性能や敷設環境および伝送距離や伝送解像度などの諸条件によっては正常に伝送できる場合もありますが、CAT6未満の性能やより線タイプのケーブルを本機に使用する場合は弊社では動作保証の対象外とさせていただきますのでご注意ください）。
◆本機はDVI-Dシングルリンク出力ポートを備えたPC/AT互換機（DOS/Vマシン）およびPC/AT互換機（DOS/Vマシン）に対応したディスプレイおよびプロジェクターでご使用いただけます。ただし、全てのDVI-Dシングルリンク入出力ポートへの接続を保証するものではありません。
◆対応解像度は1080p（1920x1080@60Hz）までとなります。WUXGA（1920x1200）には対応しておりません（詳しくは上記商品写真右横の『解像度別延長距離』をご確認ください）。
◆本機には音声の入出力機能はありません。
◆受信側装置のOutputポートにトランスミッター（送信装置）を接続するような、いわゆるカスケード接続には対応しておりません。
◆送信側装置を4台以上デイジーチェーン接続する場合は動作保証対象外となります。
◆電源不要タイプのDVIEX-UTPPSV-RXは、HDCP信号に対応しておりませんのでご注意ください。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆パソコンやディスプレイと本機との配線の途中に変換アダプタや中継アダプタなど他の配線部材や、分配機・切替器等を介しての接続に関しては動作確認および動作保証しておりません。
◆DVI-D→HDMI変換アダプタ等を使用し、HDMI対応機器で使用する場合には、動作保証対象外となりますのでご注意ください。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。また接続するパソコンやディスプレイのハードウェアやソフトウェアの性能および仕様によっても表示できない解像度がありますので予めご了承ください。
◆LAN中継アダプタ等を用いて、2本以上のLANケーブルを連結して使用することはお避け下さい。
◆使用するケーブルにより映像信号の劣化度合いは大きく異なります。使用するケーブルは当マニュアルに掲載している弊社の標準ケーブルやその長さを変更した特注ケーブルなどの高品質な単線タイプのUTPケーブルを推奨します。
◆個別のパソコンや拡張ボード等などの信号送信機器、および表示装置やその他の信号受信機器への適合性や接続性および相性などについては、動作保証対象外とさせていただき、サポートの対象外とさせていただきますので、予めご了承ください。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

※送信側装置・受信側装置を別個にご注文ください（セット販売ではありません）。
