ディスプレイケーブル　アナログRGB ミニD-sub15pinオス－ミニD-sub15pinオス

クリックすると拡大画像を見ることができます。 図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

●複合同軸電線を使用した高解像度表示に対応したディスプレイケーブルです（赤R、緑G、青Bの3本の画像信号線の伝送にインピーダンス75オームの同軸ケーブルを使用しています）。

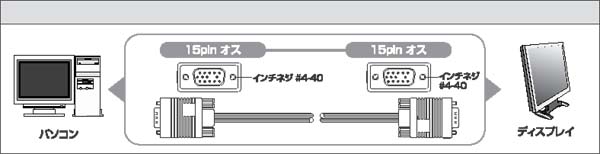

●HD15ピン（ミニD-sub 15ピンまたは高密度D-sub 15ピン）のディスプレイポートを持つパソコンとディスプレイ（CRTや液晶）とを接続します。
●解像度1920×1200（WUXGA）までの映像信号を伝送可能です（ただしWUXGAで表示可能な最大長さは10mまでです。10mを超える長さでの最大表示解像度はSXGA：1280×1024ピクセルまでとなります。）。
●0.9m～30mまで豊富な長さをご用意しております。

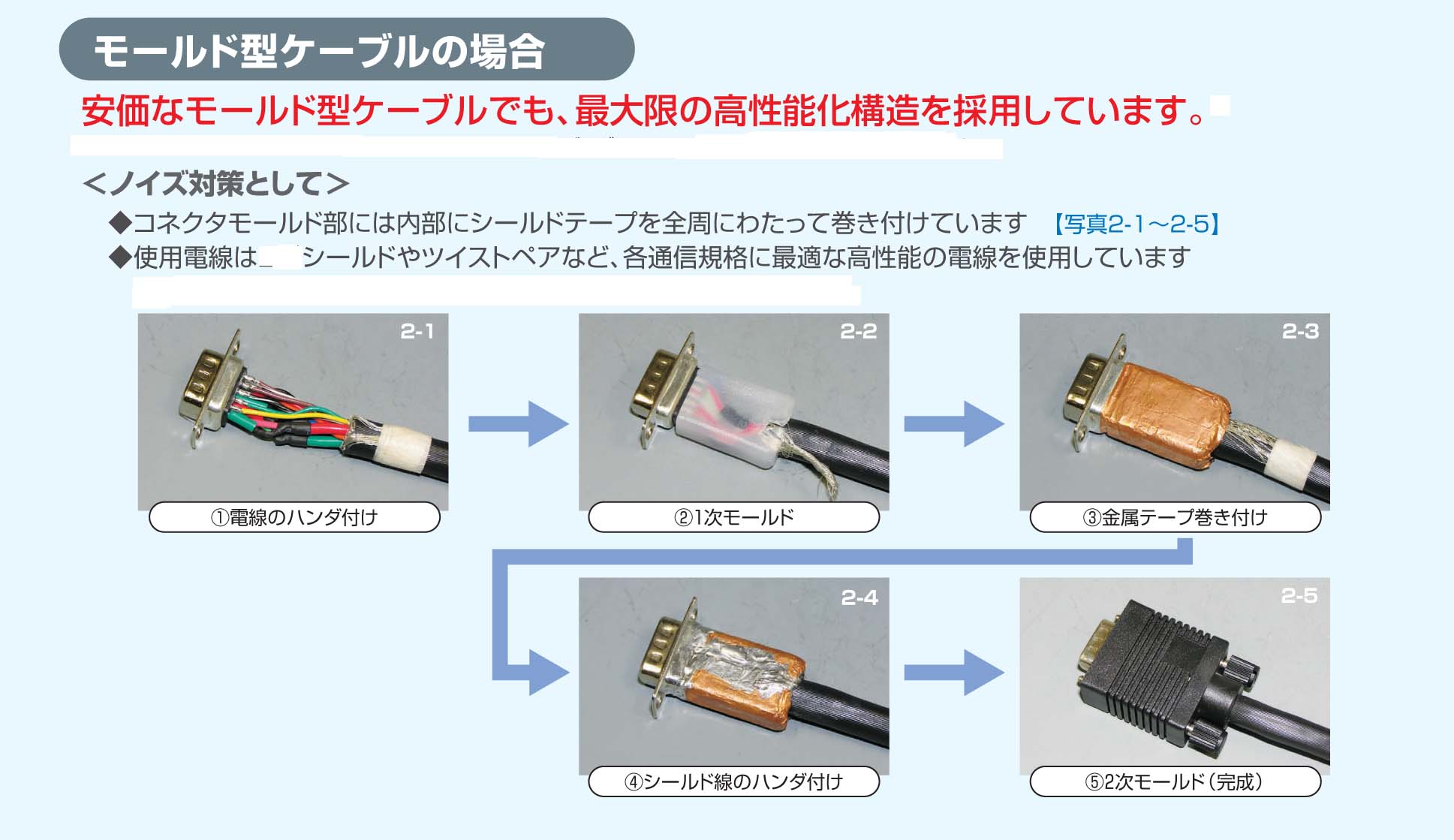

●コネクタボディの内部には全面シールド処理を施し、耐ノイズ性能をさらに高めています。　⇒ 写真参照
●コネクタ端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。

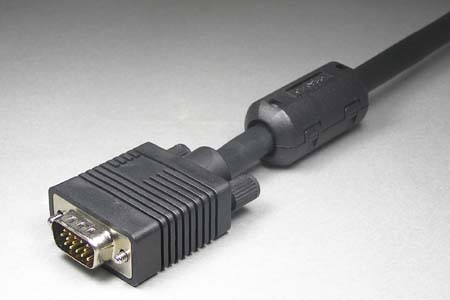

●EMI対策（電磁妨害対策）として、高周波ノイズを吸収する 別売のフェライトコア を取り付けることも可能です（取付例の写真はこちら）。なおこのケーブルには、型番：FC-C のフェライトコアが適合します。

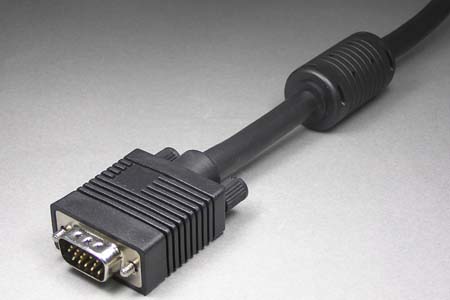

●またフェライトコアを成型加工で取り付けるモールドタイプも特注で製作可能ですので、お問合せください。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
（注1）このディスプレイケーブルは、最大50メートルまで動作を確認しております。
なお50mを超える長さについては、こちらの映像信号延長装置（エクステンダー）をご用意しておりますので、ご検討ください。
（注2）当ケーブルではコネクタの9番ピンを取り付けておりませんが、アナログRGB（VGA）信号の伝送には支障ありません。詳しくは上記の「ピンアサイン」をご確認ください。なお、9番ピンを結線した全線結線タイプは、こちらの15ピン全線結線タイプがありますので、ご参照ください。

【関連商品】
下記の関連商品も合わせてご検討ください。

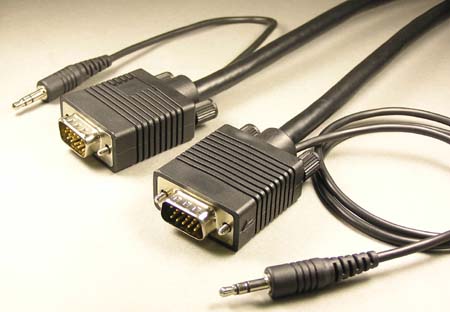

◆ステレオミニプラグ型の音声信号を一緒に伝送できるアダプタもご用意しております。パソコン周りの省配線化に大変便利です。
◆HD15pin中継アダプタ（メス-メス型）のDG-H15FF-440を使ってケーブルを連結すれば、ケーブルの延長も可能です（ただし動作保証長さは総長さ50メートルまでです）。

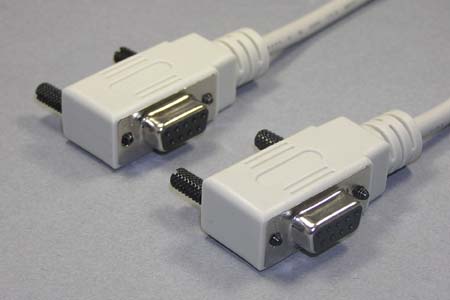

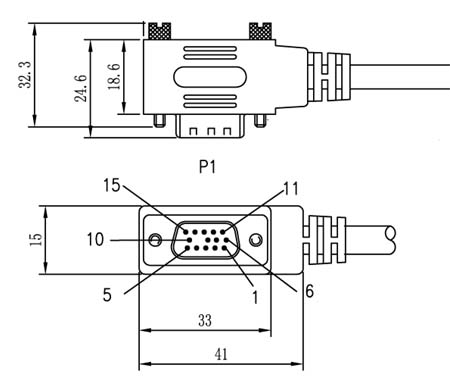

◆電線を横に引き出すタイプの製作も可能です。ケーブル引き出し方向にスペースが無い場合は大変便利です。なお、製作が可能な引き出し方向は５パターンありますので、見積依頼やご注文の際にご指示ください。＜コネクタ部の外形寸法図はこちら＞
◆フォーマットコンバータCP-261D：アナログRGB信号をDVI信号に変換します。
◆フォーマットコンバータCP-261H：アナログRGB信号をHDMI信号に変換します。
◆VGAスプリッター：アナログRGB信号（VGA信号）を複数に分岐・分配します。また最大65mの延長機能を有する商品もあります。
◆VGAエクステンダー：アナログRGB信号（VGA信号）を最大300mまで延長できる商品もあります。

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
