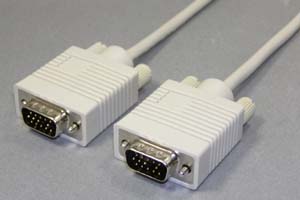

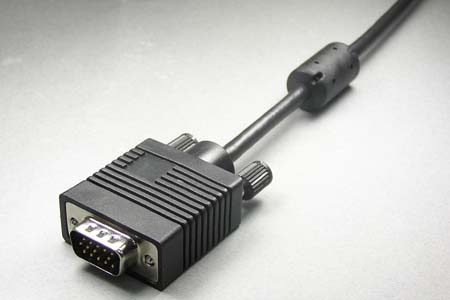

ディスプレイケーブル　極細タイプ、アナログRGB ミニD-sub15pinオス－ミニD-sub15pinオス

クリックすると拡大画像を見ることができます。 図面（pdf）   出荷検査   ピンアサイン   図面（dwg）   寸法公差   RoHS適合書

【ご注意】
当該商品は使用電線の変更を予定しております。現在使用の電線在庫が無くなり次第、外径寸法が5.3mmの電線へと切り替わりますので予めご了承ください（従来の電線の外形寸法は5.0mmです）。
また、仕様変更後の図面はこちらをご参照ください。

●直径5mmの極細の複合同軸電線を使用したディスプレイケーブルです（赤R、緑G、青Bの3本の画像信号線の伝送にインピーダンス75オームの同軸ケーブルを使用しています）。

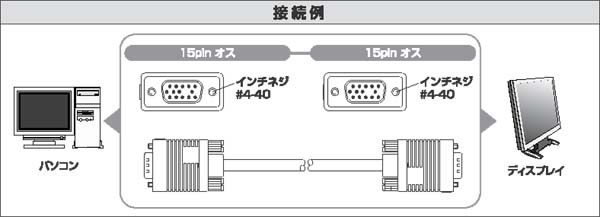

●HD15ピン（ミニD-sub 15ピンまたは高密度D-sub 15ピン）のディスプレイポートを持つパソコンとディスプレイ（CRTや液晶）とを接続します。
●解像度1920×1200（WUXGA）までの映像信号を伝送可能です（ただしWUXGAで表示可能な最大長さは5mまでです。5mを超える長さでの最大表示解像度はSXGA：1280×1024ピクセルまでとなります。）。
●極細の電線ですが、複合同軸電線にはUL規格認定（UL20276）の2重シールド電線を使用しており、耐ノイズ性能も高いケーブルです。　⇒ 写真参照
●0.9m、1.8m、4.5mの3種類の長さをご用意しております（4.5mを超える長さのケーブルは、一般タイプの高解像度用ディスプレイケーブルをご利用ください）。
●コネクタ端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
（注1）このディスプレイケーブルは、最大15メートルまで動作を確認しております。15mを超える長さのケーブルは、こちらのケーブルをご検討ください。
（注2）当ケーブルではコネクタの9番ピンを取り付けておりませんが、アナログRGB（VGA）信号の伝送には支障ありません。詳しくは上記の「ピンアサイン」をご確認ください。なお、9番ピンを結線した全線結線タイプは、こちらの15ピン全線結線タイプがありますので、ご参照ください。

【関連商品】
下記の関連商品も合わせてご検討ください。
◆ステレオミニプラグ型の音声信号を一緒に伝送できるアダプタもご用意しております。パソコン周りの省配線化に大変便利です。
◆HD15pin中継アダプタ（メス-メス型）のDG-H15FF-440を使ってケーブルを連結すれば、ケーブルの延長も可能です（ただし動作保証長さは総長さ15メートルまでです）。
◆電線を横に引き出すタイプの製作も可能です。ケーブル引き出し方向にスペースが無い場合は大変便利です。なお、製作が可能な引き出し方向は５パターンありますので、見積依頼やご注文の際にご指示ください。＜コネクタ部の外形寸法図はこちら＞
◆VGAスプリッター：アナログRGB信号（VGA信号）を複数に分岐・分配します。また最大65mの延長機能を有する商品もあります。
◆VGAエクステンダー：アナログRGB信号（VGA信号）を最大300mまで延長できる商品もあります。

【仕様変更】
下記でご案内の通り、当該ケーブルで使用している電線の仕様が一部変更となります。
　　 【一部商品の使用電線のシールド材質の変更について】
具体的には、電線の編組シールドの材質が銅からアルミに変更となります。
なお、仕様変更品への切り替えは旧仕様の電線の在庫切れに伴う自然切り替えとさせていただきますが、切替時期については個別にご案内はいたしませんので予めご了承ください。
