アナログRGB 信号エクステンダー （VGA信号エクステンダー） ： 最大150m延長 （アナログRGB信号延長器：１入力２出力タイプ/UTPケーブル（LANケーブル）延長型）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
RGBエクステンダーEVA214は、安価なUTP CAT5以上のLANケーブルを用いて、アナログRGB信号（VGA信号）を最大1024 x 768(XGA)の解像度で最長150m（500フィート）まで送信できます。

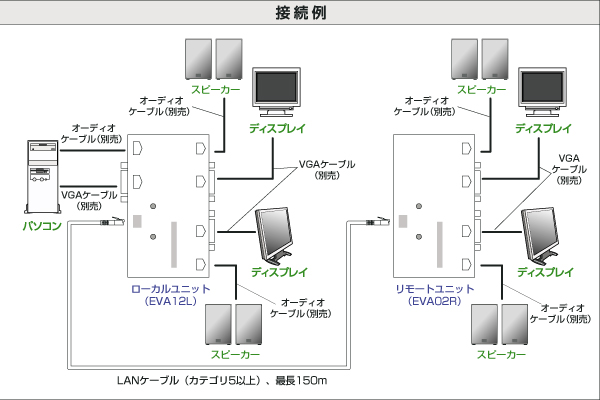

また本機はビデオ信号の2分配機能も備えており、2台のディスプレイにアナログRGB信号を同時配信します。
一般的なLANケーブル（UTPケーブル）で延長することが可能ですので、壁面内配線やCD管配線などの狭い場所での延長配線が可能です。

【特長】
●パソコン用ディスプレイ信号（アナログRGB信号、VGA信号）を最大150m延長します。
●最大1024 x 768(XGA)の解像度まで対応。
●安価なLANケーブル（CAT5以上）で延長が可能（ただし、4芯（2ペア）のケーブルは使用できません。必ず8芯（4ペア）のLANケーブルを使用してください。 また、ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。
●一般的なLANケーブル（UTPケーブル）で延長することが可能ですので、壁面内配線やCD管配線などの狭い場所での延長配線が可能。
●アナログRGB信号（VGA信号）の分配機能を装備しており、2台のディスプレイに同時表示可能です。
●オーディオ信号も同時に延長可能です。
●ソフトウェアやディップスイッチの設定は不要です。
●外形寸法 ： W 103mm×D 59mm×H 20mm
●ローカルユニットとリモートユニットが1台ずつ同梱された１セットの商品です。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ（PSE認定済）・・・2個 （ローカルユニット用、リモートユニット用各1個ずつ）

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
ディスプレイケーブル　アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
ディスプレイケーブル　極細タイプ、アナログRGB HD15pin（ミニDsub15pin）オス－HD15pin（ミニDsub15pin）オス
※本機のパソコン側接続コネクタはオス型となっております。よって上記のケーブルを使ってパソコンとディスプレイケーブルを接続する際には、付属のオス⇔メス変換アダプタを使用してください。
オーディオケーブル 3.5mmモノラルミニプラグ－3.5mmモノラルミニプラグ
長尺用 カテゴリ ６ LANケーブル UTP ストレート結線（単線、グレー）
※15m以上の長距離の延長には単線仕様のUTPケーブルをお奨めします。
※標準外の長さのケーブルも特注で製作できます（詳しくはこちらをご覧ください）。

【対応機種】
■対応パソコン　：　アナログRGB出力を持つWindows搭載PC/AT互換機（DOS/Vマシン）
■対応ディスプレイ　：　アナログRGB端子（HD15pinまたはミニDsub15ピン端子）を持つPC/AT互換機対応ディスプレイおよびプロジェクター

【ご注意】
◆ご購入前に写真右横にあるリンクの「使用上の注意事項」を必ずご確認ください。
◆本機には日本語マニュアルは添付されておりません。日本語マニュアルは上記写真右横リンクの「日本語マニュアル」よりダウンロードしてご利用ください。
◆本機は複数段にカスケード接続して延長距離を伸ばしたり、分岐数を増やすような使用方法はできませんのでご注意ください。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずパソコンとモニターを直接接続した場合の画像ほどの映像品質にはならない場合があることを、予めご了承ください。
◆3台以上のディスプレイの増設を行う場合は、別途RGBスプリッター（弊社型番：VSA12、VSA14、VSA18）を使用する方法がありますが、大幅な画像品質の劣化が生じる場合があります。RGBスプリッターを介した分岐表示については保証対象外といたします。
◆シンクオングリーン方式のアナログRGB信号入出力には対応しておりません。
◆延長する長さや周辺環境やその他の要因によって、画像の乱れやノイズが表示されることがあります。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。詳しくは本機のマニュアルをご確認ください。また接続するパソコンやディスプレイのハートウェアやソフトウェアの性能および仕様によっても表示できない解像度がありますのでご注意ください。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
