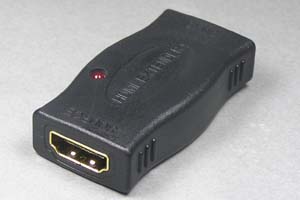

HDMI & DVI 信号エクステンダー（HDMI イコライザー） ： 最大45m延長 （HDMI & DVI-D信号の延長装置：ブースト型）

クリックすると拡大画像を見ることができます。 図面（PDF）   使用上の注意事項     日本語マニュアル   保証規定

【商品概要】
HDMIケーブルやDVI-Dケーブルの最大のケーブル長さは5m程度までと規定されています。
このHDMIエクステンダー「HDMI-EX」は、長距離伝送におけるHDMIケーブルやDVI-Dケーブルの損失を補償し、最大で45mまでのケーブルを使った長距離伝送を行うブースト機能を持ったアダプタです。
しかも最大でUXGA (1600×1200)、または1080pの高解像度の画像が長距離伝送できます。

【特長】
●HDMI信号やDVI-D信号を最大45mまで長距離伝送する延長用アダプターです。

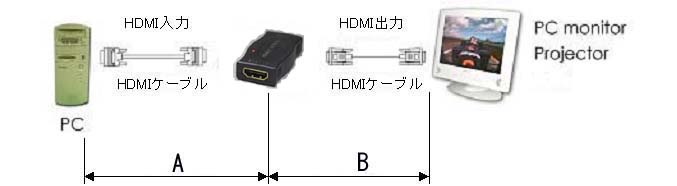

●長尺用のHDMIケーブルを使って、最大45mのHDMI信号の伝送ができます（長尺用HDMIケーブルを使用）。
●HDMI-DVI変換アダプタを使用すれば、シングルモードのDVI-D信号も最大45mまで延長することができます（長尺用DVI-D（シングルリンク）ケーブルを使用）。
●最大でUXGA (1600×1200)、または1080pまでの高解像度画像が伝送できます。
●HDMI 1.2規格対応。
●小さくてコンパクトなデザインで、狭い場所での配線もスッキリ行うことができます。
●長距離での損失補償回路を内蔵。
●暗号化規格HDCP（High-bandwidth Digital Content Protection system）に対応。
●プラグアンドプレイによる簡単なインストール。

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【適合ケーブル】
HDMI Ver1.3ケーブル（一般用）
HDMI Ver1.3ケーブル（長尺用）
HDMI－DVIケーブル（一般用）
DVI-D（シングルリンク）ケーブル（一般用）
DVI-D（シングルリンク）ケーブル（長尺用）
※本機にDVI-Dケーブルを接続する場合は、別途HDMIオス－DVI-Dメス変換アダプタが必要です。
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　DVI-D端子を持つパソコンやHDMI端子を持つDVDプレーヤーなど
■対応ディスプレイ　：　HDMI端子やDVI-D端子を持つ液晶ディスプレイおよび液晶テレビおよびプラズマディスプレイ

【ご注意】
◆本エクステンダーを2台以上連結して使用することはできません（つまり2台以上連結して45m以上に延長することはできません）。
◆延長距離が20m以上になる場合は、必ず長尺用の専用ケーブルを使用してください（長尺用ではない一般のケーブルでは20mまでしか延長できません）。
◆ご購入前に写真右横にあるリンクの「使用上の注意事項」を必ずご確認ください。
◆本機には日本語マニュアルは添付されておりません。日本語マニュアルは上記写真右横リンクの「日本語マニュアル」よりダウンロードしてご利用ください。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずパソコンとモニターを直接接続した場合の画像ほどの映像品質にはならない場合があることを、予めご了承ください。
◆延長する長さや周辺環境やその他の要因によって、画像の乱れやノイズが表示されることがあります。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。詳しくは本機のマニュアルをご確認ください。また接続するパソコンやディスプレイのハートウェアやソフトウェアの性能および仕様によっても表示できない解像度がありますのでご了承ください。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

【HDMI1.3対応機器との互換性について】
本機はHDMI1.3の拡張機能（DeepColorやリップシンクなど）には対応しておりません。

従いまして、ハイビジョンレコーダーやBDプレイヤー、フルHD液晶テレビなどにおいて、HDMI1.3の拡張機能（DeepColorやリップシンクなど）に対応している機器どうしの接続の間に本機を接続する場合は、機器の組み合わせや設定によっては、画像が正常に表示されないことがあります。

この問題を回避するためには、ハイビジョンレコーダーやBDプレイヤーなどのソース機器およびフルHD液晶テレビなどの表示機器において、DeepColor等の拡張機能を使用しないように設定を変更する必要があります。ただし、拡張機能を自動認識するような（手動で機能をオン/オフ設定できない）機器については、この問題を回避できません（本機をご利用いただけません）ので、予めご了承下さい。
