HDMI1.3エクステンダー（HDMI イコライザー） ： 最大45m延長 （HDMI信号の延長装置：ブースト型：Ver1.3対応）

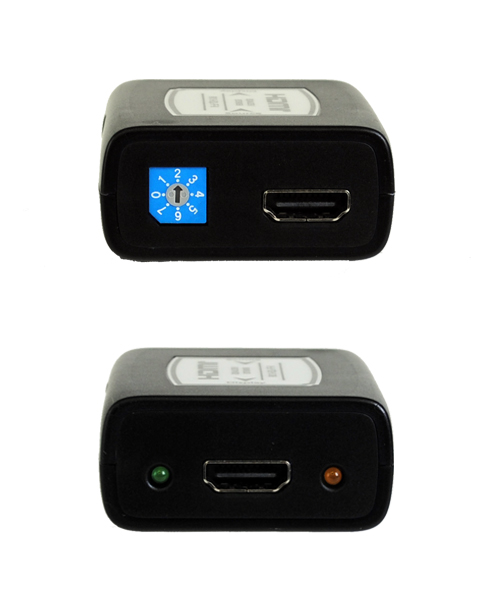

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真     使用上の注意事項   保証規定

商品仕様の詳細や操作方法は、 日本語マニュアル（上記）でご確認ください。

【商品概要】
一般的なHDMIケーブルの最大のケーブル長さは5m程度までと規定されておりますが、このHDMIエクステンダー「HDMI13-EQEX」は、長距離伝送におけるHDMIケーブルの損失を補償し、最大で45mまでのケーブルを使った長距離伝送を行うブースト機能を持ったアダプタです。
しかも最大でWUXGA (1920×1200)、または1080/60pの高解像度の画像が長距離伝送できます。

【特長】
●HDMI形式の映像と音声信号を最大45mまで長距離伝送する延長用アダプターです。
●長尺用のHDMIケーブルを使って、最大45mのHDMI信号の伝送ができます（長尺用HDMIケーブルを使用）。
●最大でWUXGA (1920×1200)、または1080/60pまでの高解像度画像が伝送できます。
●10ビット・12ビットDeepColorやxvYCC、Dolby-TrueHDサウンドなどのHDMI1.3拡張機能に対応。
●小さくてコンパクトなデザインで、狭い場所での配線もスッキリ行うことができます。
●長距離での損失補償回路を内蔵。
●暗号化規格HDCP（High-bandwidth Digital Content Protection system）バージョン1.2に対応。
●プラグアンドプレイによる簡単なインストール。
●外形寸法 ： W 61mm×D 51mm×H 24mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【仕様】
日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

【付属品】
▼ACアダプタ（PSE認定済、入力：100-240V 50/60Hz・出力：5V 2A）・・・1個
▼EQ調整用マイナスドライバー・・・1本

【適合ケーブル】
HDMI Ver1.3ケーブル（一般用）
HDMI Ver1.3ケーブル（長尺用）
HDMI－DVIケーブル（一般用）
HDMIオス－DVI-Dメス変換アダプタ
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　HDMI端子を持つHDDレコーダー、パソコン、ゲーム機など
■対応ディスプレイ　：　HDMI端子を持つ液晶ディスプレイおよび液晶テレビ、プラズマディスプレイ、プロジェクターなど

【ご注意】

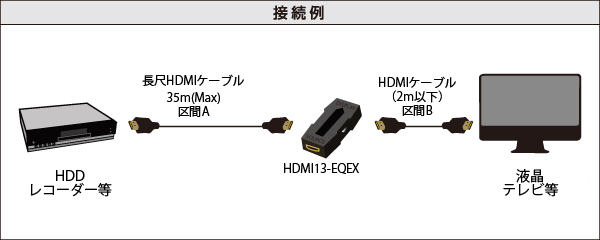

◆本エクステンダーを使用して最長45mの延長が可能となるのは、上記【接続例】に記載の「A」の場所に弊社のHDMIケーブル（長尺用）を使用した場合に限ります。他のケーブルを使用した場合は、最長45m延長の保証の対象外となりますので、予めご了承ください。
◆本エクステンダーを2台以上連結して使用することはできません（つまり2台以上連結して45m以上に延長することはできません）。
◆延長距離が20m以上になる場合は、必ず長尺用の専用ケーブルを使用してください（長尺用ではない一般のケーブルでは20mまでしか延長できません）。
◆本機を使用した場合の最大延長距離は45mですが、接続ケーブルの長さには制限がありますのでご注意ください。ディスプレイやテレビに接続するケーブルの長さ（上記接続例の「B寸法」）は、2メートル以内でなければなりませんので、ご注意ください。
◆HDMIのコントロール信号を利用して固有の制御や認識を行っている映像機器では、正常に動作しない場合があります。
◆ディスプレイや再生機器との配線の途中に変換アダプタや中継アダプタなど他の配線部材を介しての接続に対しては動作確認および動作保証しておりません。
◆他のエクステンダー、分配器、切替器等との併用については、動作確認および動作保証しておりません。
◆ご購入前に写真右横にあるリンクの「使用上の注意事項」を必ずご確認ください。
◆本機には日本語マニュアルは添付されておりません。日本語マニュアルは上記写真右横リンクの「日本語マニュアル」よりダウンロードしてご利用ください。
◆本機は映像信号の劣化を補正する機能を有しておりますが、本機を使用せずパソコンとモニターを直接接続した場合の画像ほどの映像品質にはならない場合があることを、予めご了承ください。
◆延長する長さや周辺環境やその他の要因によって、画像の乱れやノイズが表示されることがあります。
◆表示可能な解像度やリフレッシュレートには制限があります（表示できない解像度やリフレッシュレートがあります）。詳しくは本機のマニュアルをご確認ください。また接続するパソコンやディスプレイのハートウェアやソフトウェアの性能および仕様によっても表示できない解像度がありますのでご了承ください。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
