HDMI エクステンダー：最大60m延長（HDMI信号延長器：UTP（LAN）ケーブル（1本）延長型・電源供給タイプ）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真   保証規定   使用上の注意事項   最大延長可能距離

商品仕様の詳細や操作方法は、 日本語マニュアル（下記）でご確認ください。

【商品概要】
HDMI信号エクステンダー HDMIEX-UTPACTは、安価なCAT6以上のUTP LANケーブルを使用して、HDMI形式の映像と音声信号を最大60m（1920×1080@60Hz時には45m）まで伝送可能なエクステンダーです。

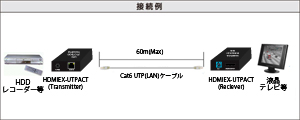

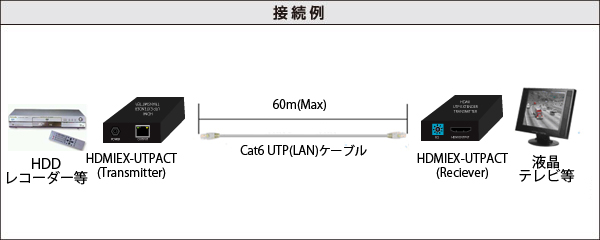

送信側と受信側の2台1セットで使用し、CAT6以上のLANケーブル1本のみを使用するため、高価な長尺HDMIケーブルを必要とせず、狭小な場所などへも容易に延長配線することが可能です。
ホームシアターや教育施設、公共施設など、高解像度の映像を長距離伝送する際に大変便利にご利用いただけます。

【特長】
●HDMI形式の映像と音声信号を、1080/60iで最大60m、1080/60p（1920×1080）で最大45mまで延長します。
※WUXGA（1920x1200）には対応しておりません（詳しくは上記商品写真右横の『解像度別延長距離』をご確認ください）。
※DeepColor（10/12ビットカラー）には対応しておりません。8ビットカラー映像のみ伝送可能です。
●HDMI1.3規格に準拠
●HDCP1.2対応（受信側にHDMIEX-UTPACT-RX使用時）
●最大60mまでのHDMI形式の映像と音声信号の伝送を、一本のCAT6 UTPケーブルで伝送可能（ただし、ネットワークHUBなどと接続し、イーサネット環境と混在させることはできません）。

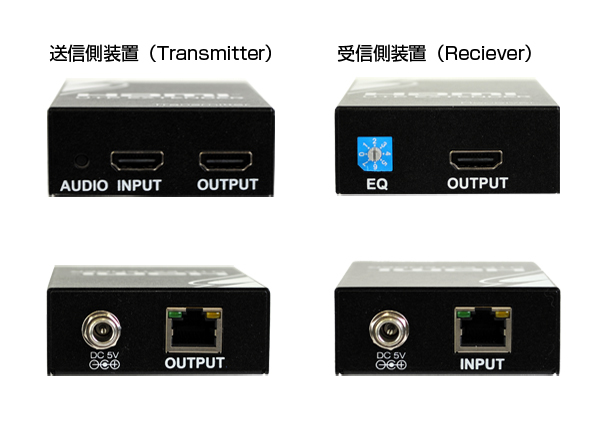

●送信側装置（Transmitter）にはHDMI信号の出力ポートを装備しており、PC設置場所にもディスプレイを設置することができます。
●受信側装置（Reciever）のイコライザー調節スイッチで、延長距離に応じ最適な信号強度に調整可能
●小さくてコンパクトなデザインで、狭隘な場所での配線でも場所を取りません。
●特別なソフトウェアは不要で、接続後直ちにお使いいただけます。
●外形寸法
送信側装置： W 92mm×D 64mm×H 26mm
受信側装置： W 92mm×D 64mm×H 26mm
●商品は数量1のご注文で、送信側・受信側2台セットのお届けとなります。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。
本機の外観図は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
HDMI Ver1.3ケーブル（一般用）
HDMI Ver1.3ケーブル（長尺用）
長尺用カテゴリ ６ LANケーブル 　［UTP ストレート結線（単線、グレー）］
カテゴリ ６ LANケーブル STP（FTP） ストレート結線（シールド、より線、グレー）
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　HDMI端子を持つHDDレコーダー、パソコン、ゲーム機など
■対応ディスプレイ　：　HDMI端子を持つ液晶ディスプレイおよび液晶テレビ、プラズマディスプレイ、プロジェクターなど

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆本機はHDMI出力ポートを備えた音響映像機器、ならびにPC/AT互換機（DOS/Vマシン）およびPC/AT互換機（DOS/Vマシン）に対応したディスプレイおよびプロジェクター、液晶テレビ等でご使用いただけます。
◆ただし、全てのHDMI入出力ポートへの接続を保証するものではありません。
◆対応解像度は1080p（1920x1080@60Hz）までとなります。WUXGA（1920x1200）には対応しておりません。
◆DeepColor（10bit/12bit）には対応しておりません。8bitカラーのみ伝送可能となります。
◆本エクステンダーのHDMI端子どうしを連結して使用することはできません（60mの延長を2セット連結して120m延長とするなどはできません）。

◆伝送する映像信号の解像度により最大延長距離が異なりますので、ご注意ください。おおよその目安として、1080i/60i・720/60p伝送時で約60m、1080/60p伝送時で約45m（いずれもcat6相当の単線LANケーブル使用時）となります。
◆また、HDMIコネクタにイコライザーやブースター等、別の延長装置を接続して使用することは出来ません。
◆延長するケーブルのUTPケーブル（LANケーブル）には、必ずCAT6以上の芯線太さAWG24以上で単線（Solid）タイプのケーブルを使用してください（CAT6未満の性能やより線タイプのケーブルでは正常な性能を発揮できない場合があります）。
◆本機の日本語マニュアルや接続例などにはCAT5eケーブルも使用可能との表現がありますが、CAT6未満の性能やより線タイプのケーブルでは正常な性能を発揮する保証はできませんので予めご了承ください（CAT5e以下の電線では電線の性能や敷設環境および伝送距離や伝送解像度などの諸条件によっては正常に伝送できる場合もありますが、CAT6未満の性能やより線タイプのケーブルを本機に使用する場合は弊社では動作保証の対象外とさせていただきますのでご注意ください）。
◆中継アダプタ等を用いて、2本以上のLANケーブルを連結して使用することはお避け下さい。
◆LAN用のHUBを介しての配線や延長はできません。
◆Ethernetとの共存はできません。
◆映像信号の損失補償やノイズ補償の回路は内蔵しておりませんので、配線するLANケーブルの長さや品質により映像が劣化することがあります。なお、シールドタイプや単線導体を使ったLANケーブルを使用することで、ある程度の信号劣化を防ぐことができる場合があります。
◆個別の映像機器との適合性や接続性および相性などについては、動作保証対象外とさせていただき、サポートの対象外とさせていただきますので、予めご了承ください。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

※下記単価は数量1のご注文で、送信側・受信側2台セットでの価格となります。
