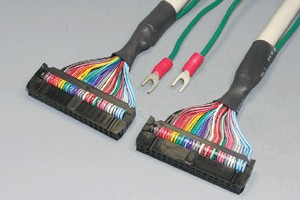

MILソケットケーブル 34pin 丸ケーブル（メス－メス）

図面（pdf）   使用コネクタ   検査基準   図面（dwg）   使用電線   RoHS適合書

●両側にMILソケット 34pin メスのコネクタを取り付けたMILソケットコネクタケーブルです。
●使用コネクタは、MIL規格（MIL-C-83503）に準拠しています。
●UL2464ツイストペア２重シールド電線を使用しています。
●結線は同一ピンどうしの全線ストレート結線です。
●電線のシールドは、リード線（長さ200m、UL1007、AWG16）で外部に引き出しております。
●またリード線の先端にはM3ネジ用のY型圧着端子を取り付けています。 圧着端子の図はこちら。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
