S端子＆コンポジットビデオ信号＋オーディオ信号　エクステンダー（映像信号延長器：１入力１出力タイプ/ブースト型）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真   保証規定   使用上の注意事項   外形寸法図

【商品概要】
S端子ビデオ＆コンポジットビデオ＋ステレオオーディオ信号（赤／白RCA端子）用エクステンダーのSB-2810は、S端子ビデオ信号およびコンポーネントビデオ信号（480i）とステレオオーディオ信号（赤／白RCA端子）向けの1対1の信号延長装置（エクステンダー）です（S端子信号とコンポジット信号の同時使用も可能です）。

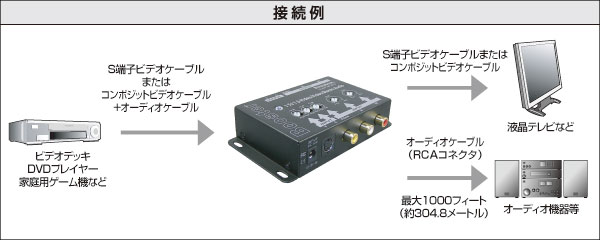

この製品は、S端子ビデオ信号およびコンポーネントビデオ信号とアナログのステレオオーディオ信号（赤／白RCA端子）を増幅し、最大1000フィート（約304.8メートル）の長距離伝送を可能にします。
ホームシアターやプレゼンテーション、監視カメラシステム、テレビ会議、ショウルームなどの用途で、ビデオ/オーディオ機器の長距離延長に便利にお使いいただけます。

【特長】
●S端子およびコンポジットのビデオ信号およびアナログオーディオ信号を増幅し、最大1000フィート（約304.8メートル）の長距離伝送が可能です。
※分配・変換機能はありません。
※本機とDVDプレイヤー、ビデオデッキ等の出力機器（本機INPUTコネクタ側に接続する機器）を接続するケーブルには、30m以下のものをご使用ください。
●1入力1出力の延長です（1対1延長）。
●映像用のS端子とコンポジットビデオの双方を同時に延長可能。
●増幅レベルを入力系統ごとに調整可能。
●S端子ビデオ信号の出力は、輝度信号Yと色信号Cを個別に増幅します。
●特別なソフトウェアのインストールやディップスイッチの設定は不要。
●場所をとらないコンパクト設計です。
●外形寸法 ： W 104mm×D 72mm×H 25mm
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

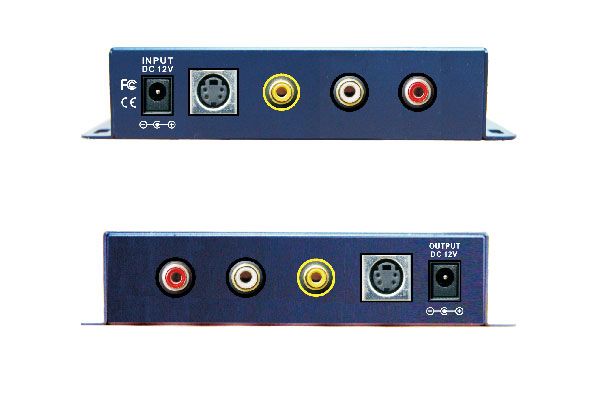

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
ビデオケーブル　［セパレート（S）端子　S端子オス－S端子オス （金メッキシェル）］
ビデオ＋音声ケーブル　［音声RCAオス×2／S端子ビデオ－音声RCAオス×2／S端子ビデオ］
S端子中継アダプタ　［ミニDIN 4pin(メス)⇔ミニDIN 4pin(メス)］
ビデオ＋音声ケーブル　［RCAオス×3（音声×2＋コンポジット端子）－RCAオス×3（音声×2＋コンポジット端子）］
ビデオ＋音声ケーブル　［RCAオス×3（音声×2＋コンポジット端子）－RCAオス×3（音声×2＋コンポジット端子） （直径7mmの3芯同軸タイプ、OFC電線）］
75オーム同軸ケーブル　［変換用 BNCオス×1－RCAオス×1］
75オーム同軸ケーブル　［変換用 BNCオス×1－RCAメス×1］
ビデオ＆オーディオ用変換アダプタ　［RCAプラグ(オス)⇔RCAジャック(メス)×２］
ビデオ＆オーディオ用変換アダプタ　［RCAジャック(メス)⇔RCAジャック(メス)×２］
ビデオ・オーディオ用変換アダプタ　［RCA(メス)⇔RCA(メス)］
変換アダプタ　［ミニDIN 4pin(メス)⇔RCA(メス)］
変換アダプタ　［ミニDIN 4pin(メス)⇔RCA(オス)］
変換アダプタ　［BNC(オス)⇔RCA(メス)］
変換アダプタ　［BNC(メス)⇔RCA(メス)］
変換アダプタ　［BNC(メス)⇔RCA(メス)　（パネル取付けタイプ)］
変換アダプタ　［BNC(メス)⇔RCA(オス)］
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　S端子(ミニDIN4ピンメス)/コンポジットビデオ(RCAメス)/ステレオ音声L/R(赤／白RCAメス)端子を持つTVカメラ、DVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ　：　S端子(ミニDIN4ピンメス)/コンポジットビデオ(RCAメス)/ステレオ音声L/R(赤／白RCAメス)端子を持つテレビおよびディスプレイなど

【関連商品】
下記商品を組み合わせることで、分岐と延長を兼ねた用途にもご利用いただけます。
S端子ビデオ信号＋オーディオ信号スプリッター（映像信号分配器：1入力4分岐）
コンポジットビデオ信号＋オーディオ信号 スプリッター（映像信号分配器：1入力2分岐）

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆DVDプレイヤー、ビデオデッキ等の出力機器（本機INPUTコネクタ側に接続する機器）と本機のケーブルには、30m以下のものをご使用ください。
◆本機は映像信号の損失補償やノイズ補償の回路は内蔵しておりませんので、使用するケーブルの長さや品質により映像が劣化することがあります。
◆また、入力機器からの信号の特性や表示するテレビやディスプレイの感度によって、画像の劣化や表示不良を生じる可能性があります。
◆さらに、映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）は、使用するケーブルのグレードや使用環境、およびDVDプレーヤーやテレビ、ディスプレイなどの機器の性能／仕様／機能などによっても大きく異なりますので、本機を使用しない場合（配線の延長などをしない場合）と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆本機を複数台カスケード接続（連結接続）して使用する場合は、動作保証外とさせていただきます。
◆配線の途中に変換アダプタなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別の映像機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
