コンポジットビデオ信号 エクステンダー:最大300m延長(映像信号延長器:4入力4出力タイプ/ブースト型) 【在庫限り販売中止】

コンポジットビデオ信号 エクステンダー:最大300m延長(映像信号延長器:4入力4出力タイプ/ブースト型) 【在庫限り販売中止】
  クリックすると拡大画像を見ることができます。
日本語マニュアル   接続ポートの写真   保証規定
使用上の注意事項   外形寸法図

【在庫限りで販売中止】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお後継商品のご用意はあありません。


商品仕様の詳細や操作方法は、 日本語マニュアル(上記)でご確認ください。


【商品概要】

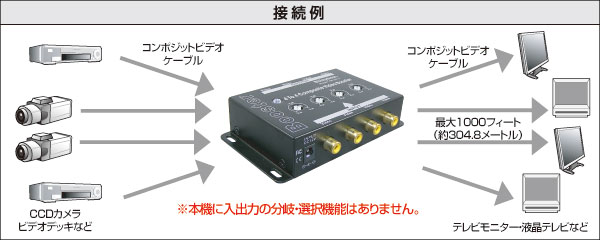

コンポジットビデオ信号用エクステンダーのSB-2812は、コンポジットビデオ信号(480i、RCAコネクタ型)の4系統の1対1信号延長器です。
この製品は、最大4系統のコンポジットビデオ信号を増幅し、最大1000フィート(約304.8メートル)の長距離伝送を可能にします。
コンポジット映像信号を出力する監視カメラシステムや、ビデオ機器の映像信号の延長が必要なイベント会場、展示会、教室、ショウルームなどの用途に大変便利にお使いいただけます。

【特長】
●それぞれ独立した4系統のコンポジットビデオ信号を1対1で増幅・延長し、最大1000フィート(約304.8メートル)の長距離伝送が可能です(ただし分配・変換機能はありません)。
※本機とDVDプレイヤー、ビデオデッキ等の出力機器(本機INPUTコネクタ側に接続する機器)を接続するケーブルには、30m以下のものをご使用ください。
●増幅レベルを系統ごとに調整可能。
●ステレオオーディオ信号(赤/白RCA端子)の伝送にもご利用いただけます。
●特別なソフトウェアのインストールやディップスイッチの設定は不要。
●場所をとらないコンパクト設計です。
●外形寸法 : W 104mm×D 72mm×H 25mm
RoHS指令適合品  ⇒⇒適合判定基準は、こちらをご覧ください。

※本機に入出力の分岐・選択機能はありません。

【付属品】
▼ACアダプタ(PSE認定済)・・・1個

【仕様】
商品の仕様は、日本語マニュアル(写真横のリンク)に記載しておりますのでご確認ください。

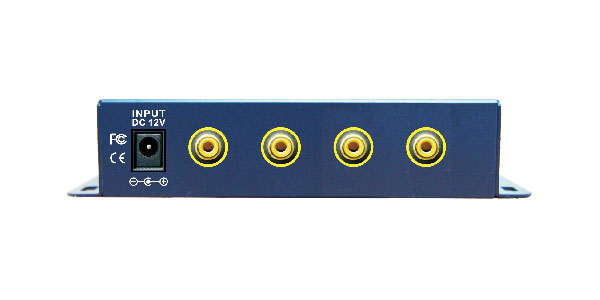

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
ビデオケーブル [コンポジット端子 RCAオス-RCAオス]
ビデオ+音声ケーブル RCAオス×3 [(音声×2+コンポジット端子)-RCAオス×3(音声×2+コンポジット端子)]
75オーム同軸ケーブル [変換用 BNCオス×1-RCAオス×1]
75オーム同軸ケーブル [変換用 BNCオス×1-RCAメス×1]
ビデオ・オーディオ用変換アダプタ [RCA(メス)⇔RCA(メス)]
変換アダプタ [ミニDIN 4pin(メス)⇔RCA(メス)]
変換アダプタ [ミニDIN 4pin(メス)⇔RCA(オス)]
変換アダプタ [BNC(オス)⇔RCA(メス)]
変換アダプタ [BNC(メス)⇔RCA(メス)]
変換アダプタ [BNC(メス)⇔RCA(メス) (パネル取付けタイプ)]
変換アダプタ [BNC(メス)⇔RCA(オス)]
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器 : コンポジットビデオ(RCA)端子を持つTVカメラ、DVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ : コンポジットビデオ(RCA)端子を持つテレビおよびディスプレイなど

【関連商品】
下記商品を組み合わせることで、分岐と延長を兼ねた用途にもご利用いただけます。
コンポジットビデオ信号スプリッター (映像信号分配器:1入力4分岐))

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください(写真横のリンクよりダウンロードしてごらん下さい)。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆DVDプレイヤー、ビデオデッキ等の出力機器(本機INPUTコネクタ側に接続する機器)と本機のケーブルには、30m以下のものをご使用ください。
◆本機は映像信号の損失補償やノイズ補償の回路は内蔵しておりませんので、使用するケーブルの長さや品質により映像が劣化することがあります。
◆また、入力機器からの信号の特性や表示するテレビ・ディスプレイの感度によって、画像の劣化や表示不良を生じる可能性があります。
◆さらに、映像信号の劣化(画面のちらつきや色のにじみや明瞭感や透明感の劣化など)は、使用するケーブルのグレードや使用環境、およびDVDプレーヤーやテレビ、ディスプレイなどの機器の性能/仕様/機能などによっても大きく異なりますので、本機を使用しない場合(配線の延長などをしない場合)と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆本機を2台以上カスケード接続(連結接続)して使用することはできません。
◆配線の途中に変換アダプタなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別の映像機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。

型番 タイプまたは長さ 単価 数量 カート
SB-2812コンポジットビデオ信号エクステンダー(映像信号延長器:4入力4出力タイプ/ブースト型)¥ 9,800
(税込み ¥ 10,584)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
