コンポーネントビデオ信号＋オーディオ信号　エクステンダー（映像信号延長器：１入力１出力タイプ/ブースト型）

クリックすると拡大画像を見ることができます。 日本語マニュアル   接続ポートの写真   保証規定   使用上の注意事項   外形寸法図

【商品概要】
コンポーネントビデオ＋ステレオオーディオ信号（赤／白RCA端子）用エクステンダーのSB-2820は、RCA端子のコンポーネントビデオ信号およびRCA端子のステレオオーディオ信号向けの1対1の信号延長装置（エクステンダー）です。

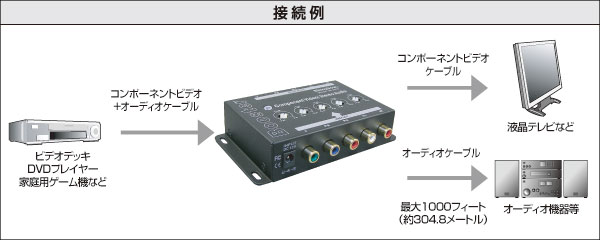

この製品は、コンポーネントビデオ信号とアナログのステレオオーディオ信号（赤／白RCA）を増幅し、最大1000フィート（約304.8メートル）の長距離伝送を可能にします。
ホームシアターやプレゼンテーション、教室、展示会等、ビデオ機器やオーディオ機器の延長などの用途に大変便利にお使いいただけます。

【特長】
●コンポーネントビデオ信号およびステレオオーディオ信号（赤／白RCA）を増幅し、最大1000フィート（約304.8メートル）の長距離伝送が可能です（分配・変換機能はありません）。
※本機とDVDプレイヤー、ビデオデッキ等の出力機器（本機INPUTコネクタ側に接続する機器）を接続するケーブルには、30m以下のものをご使用ください。
●1入力1出力の延長です（1対1延長）。
●コンポーネントビデオ信号のY/Pb/Pr、およびアナログオーディオ信号のL/Rをそれぞれ独自に増幅できますので、最適な画像に調節してお使いいただけます。
●弊社のコンポーネント端子－D端子変換ケーブルVD-D3RM-xxをお使いいただくことでD端子を備えた映像機器の信号延長にもご利用いただけます。
●特別なソフトウェアのインストールやディップスイッチの設定は不要。
●場所をとらないコンパクト設計です。
●外形寸法 ： W 104mm×D 72mm×H 25mm
●延長距離ごとに推奨される使用解像度（比較的画像劣化の少ない距離／解像度の目安とお考え下さい）
　　300フィート（約100m）まで：1080i以下
　　1000フィート（約300m）まで：480i
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

※本機に入出力の分岐・選択機能はありません。

【付属品】
▼ACアダプタ（PSE認定済）・・・1個

【仕様】
商品の仕様は、日本語マニュアル（写真横のリンク）に記載しておりますのでご確認ください。

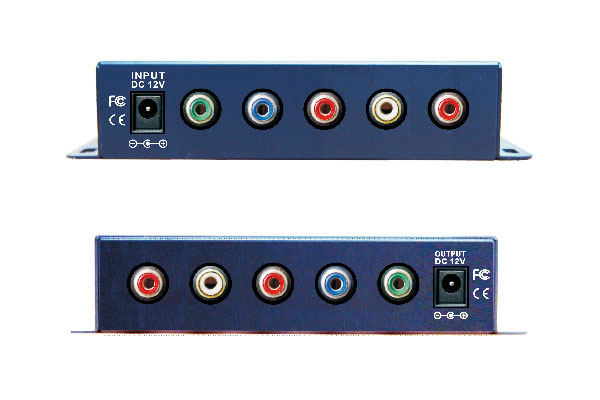

本機の接続ポートの詳細写真は、写真横のリンクに掲載しておりますのでご確認ください。

【適合ケーブル】
ビデオケーブル　［コンポーネント端子　RCAオス×3－RCAオス×3］
ビデオケーブル　［コンポーネント端子　RCAオス×3－RCAオス×3 （直径7mmの3芯同軸タイプ、OFC電線）］
D端子ビデオケーブル　［（D端子－コンポーネント端子：RCAオス×3）］
D端子－RCAメス×3 中継・変換ケーブル］
75オーム同軸ケーブル　［変換用 BNCオス×1－RCAオス×1］
75オーム同軸ケーブル　［変換用 BNCオス×1－RCAメス×1］
ビデオ・オーディオ用変換アダプタ　［RCA(メス)⇔RCA(メス)］
変換アダプタ　［ミニDIN 4pin(メス)⇔RCA(メス)］
変換アダプタ　［ミニDIN 4pin(メス)⇔RCA(オス)］
変換アダプタ　［BNC(オス)⇔RCA(メス)］
変換アダプタ　［BNC(メス)⇔RCA(メス)］
変換アダプタ　［BNC(メス)⇔RCA(メス)　（パネル取付けタイプ）］
変換アダプタ　［BNC(メス)⇔RCA(オス)］
※標準外の長さのケーブルも特注で製作できます。

【対応機種】
■対応ソース機器　：　コンポーネントビデオ（RCA）端子およびステレオオーディオ（赤／白RCA）端子を持つTVカメラ、DVDプレーヤー、ビデオデッキ、BS/CSチューナーなど
■対応ディスプレイ　：　コンポーネントビデオ（RCA）端子およびステレオオーディオ（赤／白RCA）端子を持つテレビおよびディスプレイなど

【ご注意】
◆ご購入前には必ず日本語マニュアルや注意事項をご確認ください（写真横のリンクよりダウンロードしてごらん下さい）。
◆全ての映像機器への接続を保証するものではありません。機種により動作しないものもあります。
◆本機は映像信号の損失補償やノイズ補償の回路は内蔵しておりませんので、使用するケーブルの長さや品質により映像が劣化することがあります。
◆DVDプレイヤー、ビデオデッキ等の出力機器（本機INPUTコネクタ側に接続する機器）と本機のケーブルには、30m以下のものをご使用ください。
◆また、入力機器からの信号の特性や表示するテレビ・ディスプレイの感度によって、画像の劣化や表示不良を生じる可能性があります。
◆さらに、映像信号の劣化（画面のちらつきや色のにじみや明瞭感や透明感の劣化など）は、使用するケーブルのグレードや使用環境、およびDVDプレーヤーやテレビ、ディスプレイなどの機器の性能／仕様／機能などによっても大きく異なりますので、本機を使用しない場合（配線の延長などをしない場合）と同等の状態で表示することはできない場合があります。以上から、本機を使用したことによる映像信号の劣化については動作保証の対象外とさせていただきます。
◆本機を複数台カスケード接続（連結接続）して使用する場合は、動作保証外とさせていただきます。
◆配線の途中に変換アダプタなど他の機器や部品を介しての接続に対しては、動作保証外とさせていただきます。
◆個別の映像機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
